Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
2 650 000 руб.
с НДС - на 20.11.2019 г.
  • Описание
  • Комментарии
  • Отзывы

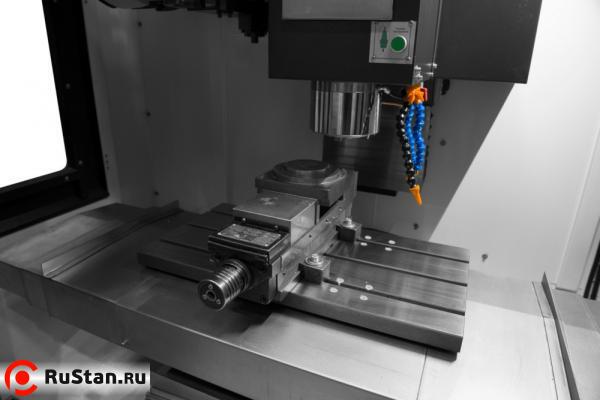

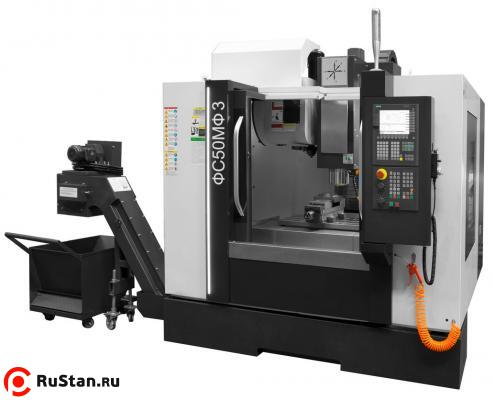

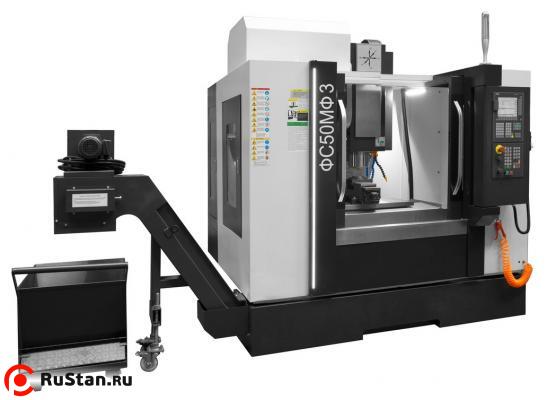

Малый фрезерный обрабатывающий центр ФС50МФ3, сохраняя сильные стороны станков серии ФС станок представляет собой самый компактный, но при этом производительный центр.


Технические характеристики ФС50МФ3

Характеристика Значение
Размер стола (Д х Ш), мм 700х350
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) 105х14х3
Наибольшая нагрузка на стол, кг 300
Расстояние от оси шпинделя до направляющих колонны, мм 350
Расстояние от торца шпинделя до поверхности рабочего стола, мм 130~580
Подготовка в э/шкафу под 4ю ось нет
Поворотный стол нет
Диаметр поворотного стола, мм нет
Класс точности станка Н
Оси
X/Y/Z Перемещение, мм 500/300/450
X/Y/Z тип направляющих качения/качения/качения
X/Y/Z/A Скорость быстрых перемещений, м/мин 30/30/30
Скорость рабочей подачи, мм/мин 1~15 000
X/Y/Z/A Номинальный момент на электродвигателях подач, Нм 8/8/15
Точность позиционирования, мкм ±4
Повторяемость позиционирования, мкм ±2
ШВП диаметр/шаг, мм 32/16
Шпиндельная бабка
Мощность электродвигателя главного привода, кВт 5.5/3.7
Вращающий момент на шпинделе (до 30 мин), Нм 35
Вращающий момент на шпинделе (продолжительно), Нм 23.3
Диапазон частот вращения шпинделя, об/мин 40~8000
Хвостовик инструмента BT 40 x 45 град
Конус шпинделя (7:24) ISO40
Тип магазина манипулятор
Емкость магазина инструмента, шт 16
Максимальный диаметр/длина сменного инструмента, мм ⌀130(80)/L350
Макс. масса инструмента, кг 6
Время смены инструмента, сек 2.5
Тип разгрузки шпиндельной бабки
Охлаждение шпинделя опция
Прочее

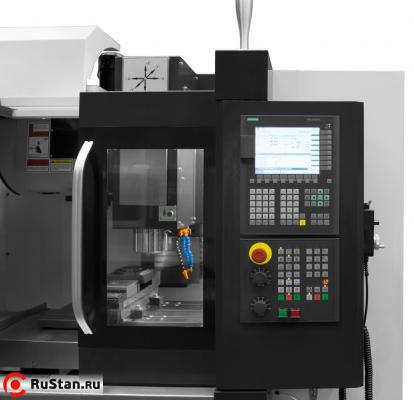

Система ЧПУ Siemens 808
Система измерения вылета инструмента (опция) опция
Система привязки заготовки, измерения детали (опция) опция
Тип стружкосборника ленточный
Требуемое давление воздуха, МПа 0.6
Емкость бака СОЖ, л 210
Максимальная потребляемая мощность станка, кВА 28
Габаритные размеры (Д х Ш х В), мм 2000х1800х2300 *
Размеры на поддоне (Д х Ш х В), мм
Масса ФС50МФ3 нетто, кг 2000
Масса брутто, кг 3000
Примечание * размеры справочные без стружкосборника и тележки

Базовая комплектация ФС50МФ3

  • ЧПУ Siemens SINUMERIK 808DA;
  • Конус шпинделя 7/24 BT40, 8 000 об/мин;
  • Функция нарезание резьбы метчиком;
  • Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
  • Устройство зажима/разжима инструмента;
  • Система обдува конуса шпинделя при смене инструмента;
  • Рабочее освещение и лампа индикации состояния станка;
  • Пластинчатый транспортер и тележка под стружку;
  • Пистолет для обдува воздухом готовых деталей;
  • Система подачи СОЖ в зону резания, обильный полив вокруг шпинделя, системы смыва стружки с поддона;
  • Сепаратор СОЖ;
  • Электрошкаф с теплообменником;
  • Линейные направляющие;
  • ШВП по трем осям;
  • Автоматическая смазка направляющих и гаек ШВП;
  • Телескопическая защита направляющих;
  • Инструмент для обслуживания станка в ящике;
  • Документация на русском языке.

Опции

  • Масляный холодильник шпинделя;
  • Устройство контроля обмера детали Renishaw OMP;
  • Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS;
  • Комплект измерительной системы Hexagon;
