Ручной ленточнопильный станок TBH-170F
| Модель: |  |
TBH-170F |
| Производитель: |  |
TRIUMPH |
- Описание
- Комментарии
- Отзывы
Ручной ленточнопильный станок TBH-170F по металлу служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм.
- Высокое качество поверхности реза.
- Малая ширина пропила (до 1,5 мм) экономит расход металла.
- Возможность резки пакетов заготовок.
- Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
- Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.
Область применения
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
Получаемые изделия
Схема обработки
Отличительные особенности
- Станки TBH-170F позволяют делать распилы заготовок диаметром до 170 мм с ручным возвратом пильной рамы в первоначальное положение.
- Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
- Станок TBH-170F имеет поворот пильной рамы, что значительно упрощает процесс распила заготовок под углом.
- Регулировка скорости – коробка передач.
- Скорость пилы – 40, 80 м/мин.
Конструктивные особенности
Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор.
Технические характеристики TBH-170F |
|
|---|---|
| Характеристика | Значение |
| Тип управления | ручной |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной |
| Осуществление реза под углом | поворотная рама (+ 45º) |
| Параметры реза при 90º, ● Круглый профиль, мм | 170 |
| Параметры реза при 90º, ■ Квадратный профиль, мм | 140 х 140 |
| Параметры реза при 90º, ▬ Прямоугольный профиль, мм | 210 х 140 |
| Параметры реза при 45º, ● Круглый профиль, мм | 120 |
| Параметры реза при 45º, ■ Квадратный профиль, мм | 110 х 110 |
| Параметры реза при 45º, ▬ Прямоугольный профиль, мм | 130 х 110 |
| Параметры реза при 30º, ● Круглый профиль, мм | 70 |
| Параметры реза при 30º, ■ Квадратный профиль, мм | 60 x 60 |
| Параметры реза при 30º, ▬ Прямоугольный профиль, мм | 70 x 60 |
| Размер ленточного полотна, мм | 20 x 0,9 x 2105 |
| Скорость вращения ленточного полотна, м/мин | 80 / 40 |
| Тип привода | Редуктор |
| Мощность электродвигателя, кВт | 0,90 / 0,55 |
| Габаритные размеры: | |
| ДхШхВ, мм | 900x560x1260 |
| Вес TBH-170F , кг | 160 |
| Габаритные размеры в упаковке: | |
| ДхШхВ, мм | 1000x650x1300 |
| Вес брутто, кг | 200 |
Стандартная комплектация

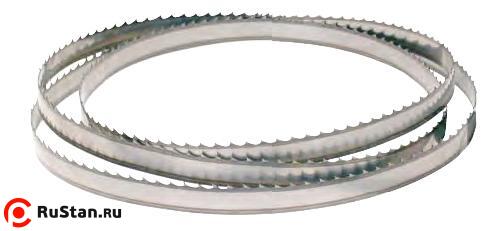

- Полотно ленточной пилы М42 – 1 шт.

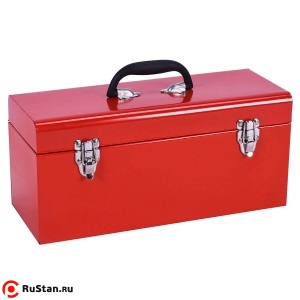

- Инструмент для обслуживания станка

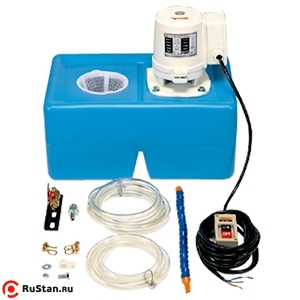

- Система подачи СОЖ
- Магнитный выключатель
- Механический упор с линейкой для отмера заготовок
- Система натяжения ленточного полотна с контролем по индикатору
Дополнительная комплектация

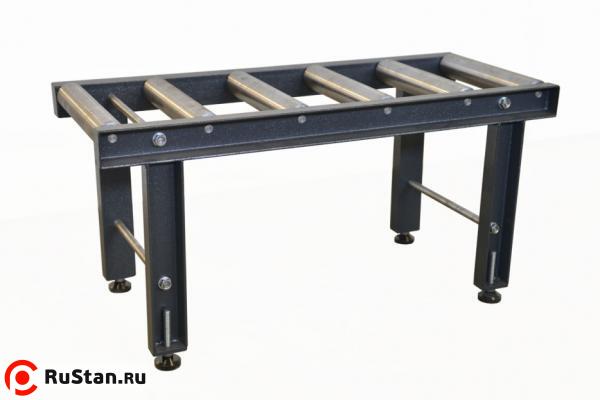

- Рольганги
