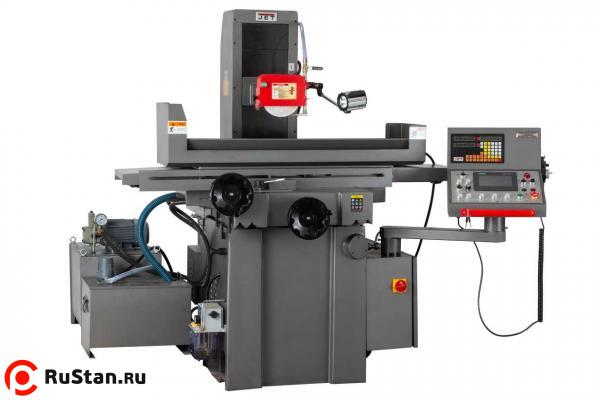

JET JPSG-1020FR Плоскошлифовальный станок

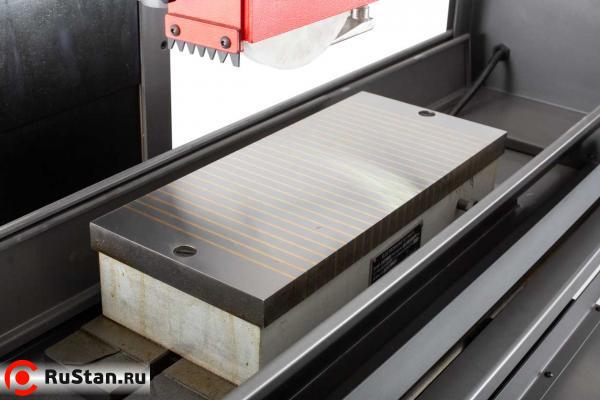

JPSG-1020FR- автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах. Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.

Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500х200х350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря салазкам V-образного типа. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

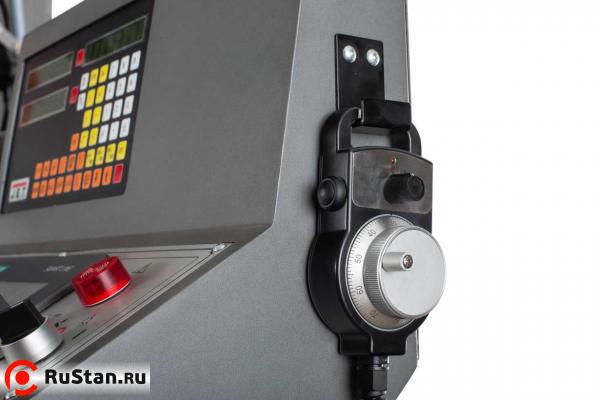

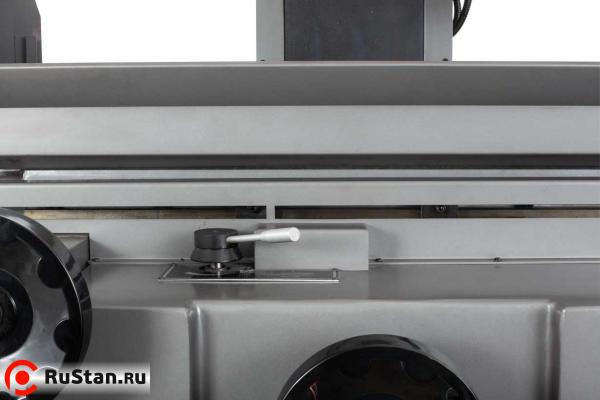

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается вручную маховиком или в автоматическом режиме с помощью серво-двигателя с подачей в диапазоне 0,005 до 0,05мм.

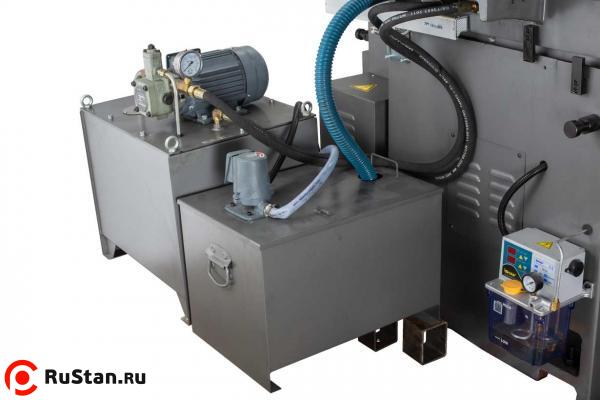

Продольное и поперечное перемещение стола выполняется в автоматическом режиме. Вертикальное перемещение шлифовального круга осуществляется вручную или в автоматическом режиме. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя гидростанции 750Вт, объем гидравлической системы – 60 литров. Мощность насоса подачи СОЖ 40Вт. Объем бака СОЖ 50 л.

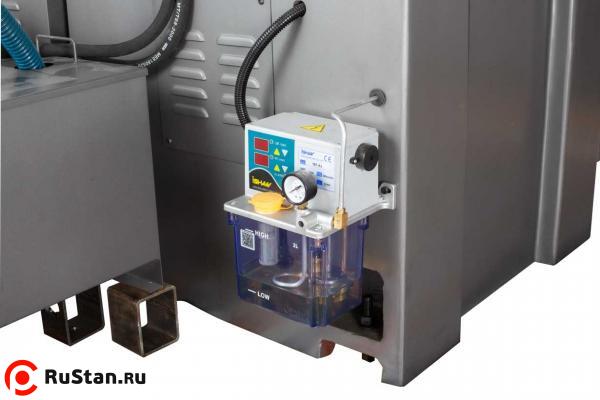

Частота оборотов шпинделя шлифовального круга у JPSG-1020FR постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1020FR оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные экраны, регулируемые установочные опоры.

Технические характеристики JET JPSG-1020FR
Характеристика	Значение
Напряжение, В	400
Размер стола, мм	200 х 500
Макс. длина продольного шлифования	508
Макс. длина поперечного шлифования	200
Макс. расстояние ось шпинделя-стол	450
Размер электромагнитного стола	200 х 460 х 100
Максимальная нагрузка на стол, кг	180
-- ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА --
- гидроцилиндр	560
- вручную	590
Скорость перемещения стола, плавно	7 - 25
-- ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА --
Автоматическое поперечное перемещение	0,1 - 8
Макс. автоматическое поперечное перемещение	240
Макс. ручное поперечное перемещение	240
Поперечный ход стола за оборот маховика	5
Цена деления нониуса поперечного перемещения	0,02
-- ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Автоматическая подача за проход, мм	0,005-0,05
Ускоренное перемещение	480 мм/мин
Цена деления нониуса вертикального перемещения	0,005 (5мкм)
Перемещение шпинделя за оборот маховика	1
-- ШПИНДЕЛЬ --
Частота вращения вертикального шпинделя, об/мин	2850
Диаметр шлифовального круга	200
Ширина шлифовального круга	20
Отверстие шлифовального круга	31,75
-- МОЩНОСТЬ --
Шпиндель, P2 S1-100%, кВт	2,2
Гидростанция	0,75
Двигатель поперечной подачи	0,04
Мощность двигателя вертикального перемещения, кВт	0,25
Мощность общая	3,28
Площадь пола для установки станка (ДхШ), мм	2300х2200
Длина, мм	2250
Ширина, мм	1720
Высота, мм	2150
Масса, кг	1650

Комплектация

• Электромагнитный стол
• Гидростанция
• Система подачи СОЖ
• Автоматическая система смазки
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Алмазный карандаш с державкой для правки круга
• Лампа местного освещения
• Съемные защитные экраны
• Регулировочные опоры
• Ящик с инструментом
• Комплект документации
