44 000 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
JDR-34F (230В) |
| Артикул: | |
10000395M |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы -
Видео
- Комментарии
- Отзывы (2)

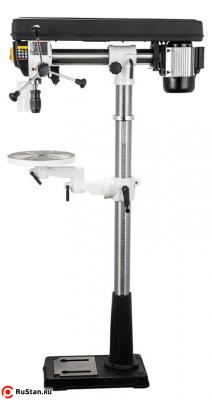

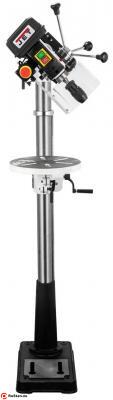

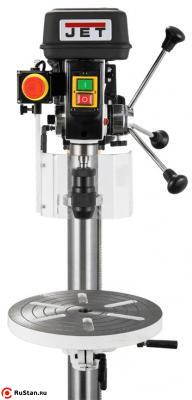

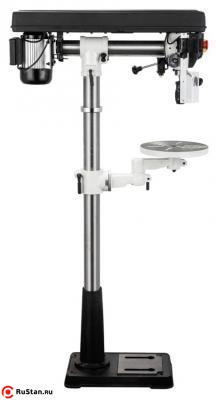

Крупный радиально-сверлильный станок Jet JDR-34F для напольной установки. Модель предназначена для эксплуатации в ремонтных мастерских с небольшими объёмами работ по сверлению и для использования в гараже или на даче в любительских целях. Конструкция сверлильной части позволяет менять вылет (расстояние до колонны) и наклон. Рабочий стол тоже не совсем обычный: он круглый и поворотный. Стандартные регулировки по высоте и по углу тоже предусмотрены. Такой набор возможностей по настройке позволяет устанавливать самые разные по форме и габаритам детали, а также точно сверлить отверстия в ряд или по окружности.

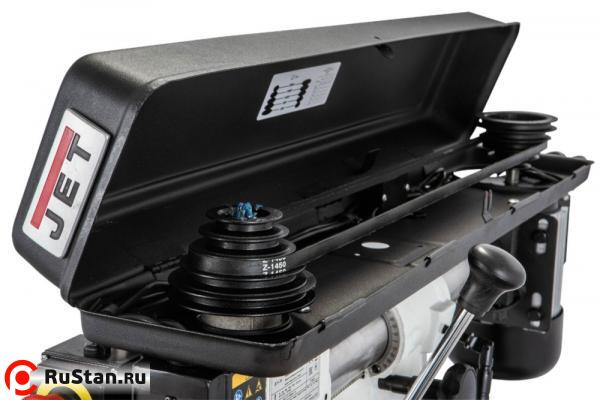

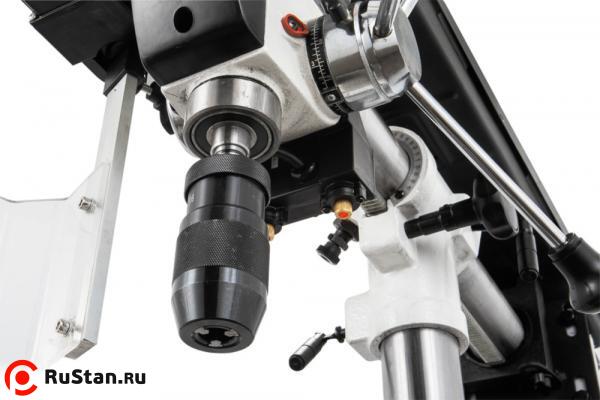

Шпиндель станка имеет конус посадки МК-2, в него можно установить оправку патрона (штатно поставляется быстрозажимной), цанговый зажим или сверла с коническим хвостовиком. Для ограничения подачи пиноли при сверлении на заданную глубину используется поворотная муфта с разметкой в миллиметрах. Скорости вращения переключают сменой положения ремня на ступенчатых шкивах. Среди прочего оборудования предусмотрен лазерный указатель, особенно полезный, когда центр сверления трудно угадать из-за крупного размера оснастки без выраженного острия. В комплекте прилагаются станочные тиски с набором для крепежа к столу или основанию.
Особенности
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу

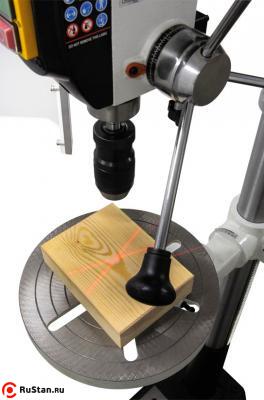

- Лазерный указатель оси сверления

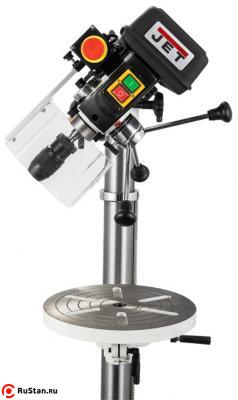

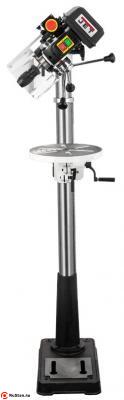

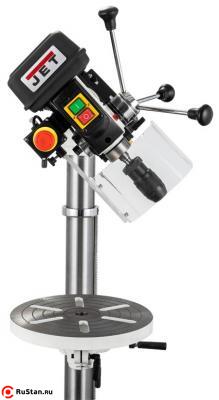

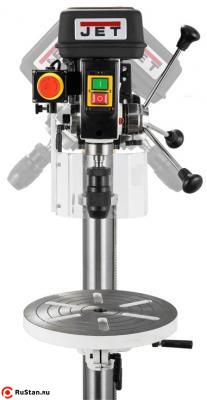

- Регулировка наклона сверлильной части

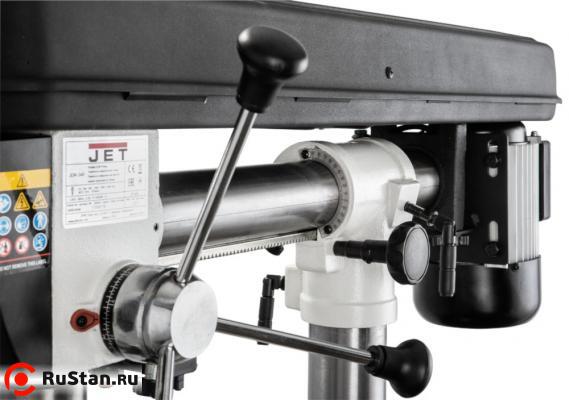

- Регулировка вылета (продольный ход сверлильной части)

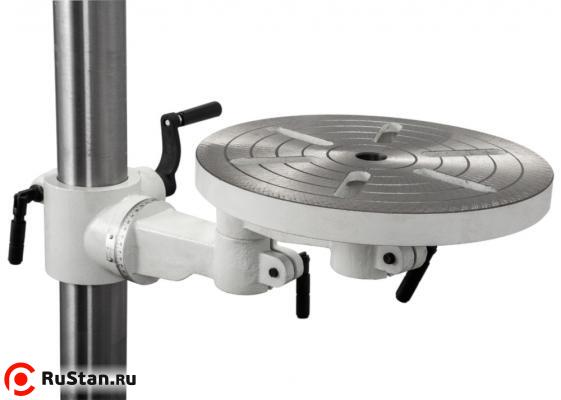

- Рабочий стол из чугунного литья

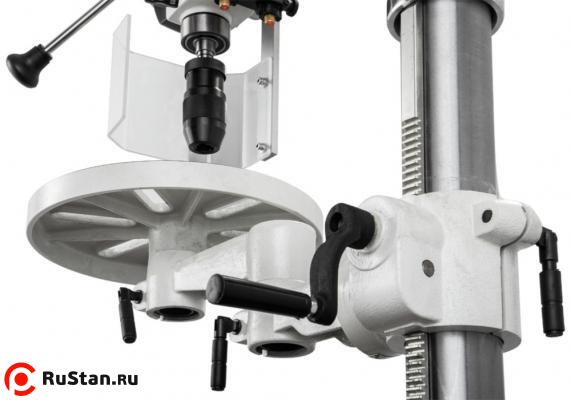

- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Поворотный рабочий стол
- Быстрозажимной сверлильный патрон
Технические характеристики JDR-34F (230В) |
|
|---|---|
| Характеристика | Значение |
| Потребляемая (выходная) мощность двигателя, кВт | 0,6 (0,35) |
| Напряжение, В | 230 |
| Ход пиноли шпинделя, мм | 80 |
| Вылет шпинделя, мм | 155-410 |
| Число скоростей | 5 |
| Частота вращения шпинделя на холостом ходу, об/мин | 500-2500 |
| Размеры рабочего стола (ДхШ), мм | ø300 |
| Угол наклона рабочего стола | ±0-90° |
| Максимальный диаметр зажима для сверл, мм | 16 |
| Конус шпинделя/ посадка патрона | МК2/ В16 |
| Максимальное расстояние шпиндель-стол, мм | 650 |
| Расстояние шпиндель основание, мм | 1200 |
| Угол наклона сверлильной части | 0-90°/0-45° |
| Габаритные размеры (ДхШхВ), мм | 830x320x1660 |
| Масса JDR-34F (230В) , кг | 61 |
| Габариты упаковки (ДхШхВ), мм | 1392x490x260 |
| Масса в упаковке, кг | 62,25 |
Комплектация
- Быстрозажимной сверлильный патрон с оправкой
- Блок лазерной индикации оси сверления
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о JDR-34F (230В):
Комментарий:
Изготавливаем, ремонтируем и тюнингуем гитары. Когда решили приобрести станок, выяснилось, что недорогие аппараты с расстоянием от сверла до консоли минимум 230 можно по пальцам пересчитать. Большое расстояние нужно, чтобы на какой-нибудь пузатой аккустике просверлить отверстия под тюноматик и это не вызывало проблем. Вылет регулируется, как и наклон. Как по мне, находка за такую сумму.
Покупал(а) для:
Мастерская музыкальных инструментов
Достоинства:
Быстрозажимной патрон, лазер, цена
Недостатки:
Сборка
Комментарий:
Кривое изделие с люфтами где только можно, которые и не исправить в большинстве случаев. Теоретически чугун, практически – кривое и хлипкое литье. Можно брать только из-за вылета, да и то, если устроит точность «для изготовления заборов». Но если сотки ловить не надо, то пойдет.
