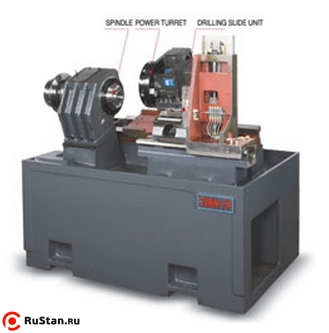

Токарный станок с ЧПУ JINN FA JCL-42TGM с приводным инструментом и дополнительным сверлильным суппортом
| Модель: |  |
JINN FA JCL-42TGM |
| Производитель: |  |
JINN FA |
Станки, оборудованные числовым программным управлением, называются станками с ЧПУ. Числовое программное управление (ЧПУ) — компьютеризованная система управления, управляющая приводами технологического оборудования, включая станочную оснастку.
Технические характеристики токарного станка с ЧПУ JINN FA JCL-42TGM
| Характеристики | JCL-42TGM |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 440 |
| Максимальный диаметр точения, мм | 140 |
| Максимальная длина точения, мм | 155 |
| Максимальный диаметр прутковой заготовки (основной шпиндель), мм | 42 |
| Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм | 55,5 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45...4000 |
| Мощность привода шпинделя, кВт | 7,5 |
| Количество гнезд под инструмент (основной шпиндель), шт | 12 |
| Количество гнезд под инструмент (противошпиндель), шт | 5 |

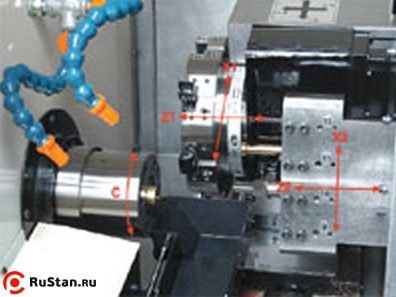

| Максимальное перемещение по оси X1, мм | 130 |
| Максимальное перемещение по оси Z1, мм | 165 |
| Максимальное перемещение по оси X2, мм | 240 |
| Максимальное перемещение по оси Z2, мм | 290 |
| Скорость быстрого перемещения по оси X1, м/мин | 12 (16) |
| Скорость быстрого перемещения по оси Z1, м/мин | 12 (16) |
| Скорость быстрого перемещения по оси Z2, м/мин | 12 (16) |
| Время смены инструмента, секунды | 0,3 |
| Угол наклона станины, градусов | 20 |
| Тип направляющих | скольжения |
| Диаметр зажимного гидравлического патрона (основной шпиндель), мм | 150 |
| Размер сечения радиального инструмента, мм | 16х16 |
| Диаметр сечения осевого инструмента, мм | VDI20 |
| Мощность мотора приводного инструмента, кВт | 1,5 |
| Мощность привода гидростанции, кВт | 0,75 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВ А
Емкость бака СОЖ, л |
21
100 (85%) |
| Габаритный размеры без упаковки (длина х ширина х высота), мм | 2255х1800х1800 |
| Масса, кг | 2480 |
Стандартная комплектация
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Гидравлическая револьверная головка (12 поз.)
- Сверлильный суппорт
- Ящик с инструментом для обслуживания станка
- Прижимные планки 8шт.
- Опоры для установки станка 5шт.
- Штанга-упор для установки длины обрабатываемой заготовки
- Переходные втулки диаметром 8, 10, 12, 16, 20 мм
- Педаль зажима (разжима) гидравлического патрона
- Система охлаждения электрошкафа
- Руководтво по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- Система обдува патрона воздухом
- Цанговый патрон (основной шпиндель)

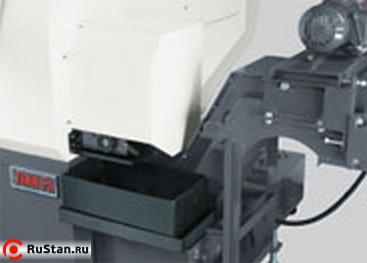

- Устройство приема готовых деталей

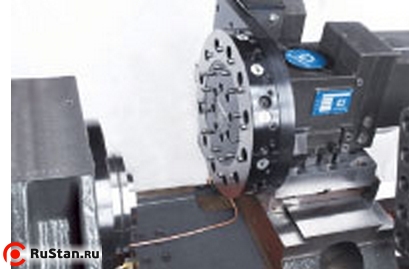

- Револьверная гловка с приводным инструментом (12 поз.)

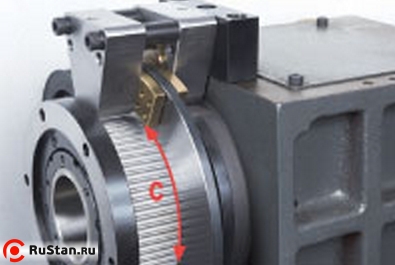

- Ось С
Дополнительная комплектация
- 3-х кулачковый патрон диаметром 200мм
- Конвейер для стружки
- Тележка для стружки
- Конвейер для деталей
- Стабилизатор напряжения
- Трансформатор
- Гидравлическаое подающее устройство
- Устройство для очистки СОЖ от масла STARK-1
