Токарный станок с ЧПУ JINN FA JCL-60TSM с противошпинделем и приводным инструментом
| Модель: |  |
JINN FA JCL-60TSM |
| Производитель: |  |
JINN FA |
Станки, оборудованные числовым программным управлением, называются станками с ЧПУ. Числовое программное управление (ЧПУ) — компьютеризованная система управления, управляющая приводами технологического оборудования, включая станочную оснастку.
Технические характеристики токарного станка с ЧПУ JINN FA JCL-60TSM
| Характеристики | JCL-60TSM |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 590 |
| Максимальный диаметр точения над станиной, мм | 395 |
| Максимальный диаметр точения (основной шпиндель), мм | 240 |

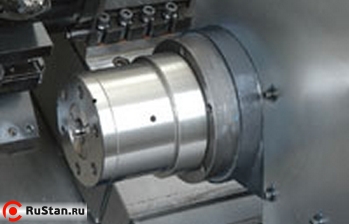

| Максимальный диаметр точения (противошпиндель), мм | 150 |
| Максимальная длина точения, мм | 290 |
| Максимальный диаметр заготовки (основной шпиндель), мм | 60 |
| Максимальный диаметр заготовки (противошпиндель), мм | 42 |
| Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм | 75 |
| Диаметр сквозного отверстия в шпинделе (противошпиндель), мм | 55,5 |
| Фланец шпинделя (основной шпиндель), мм | А2-6 |
| Фланец шпинделя (противошпиндель), мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~3500 |
| Мощность привода шпинделя, кВт | 15 |
| Количество гнезд под инструмент, шт | 12 |

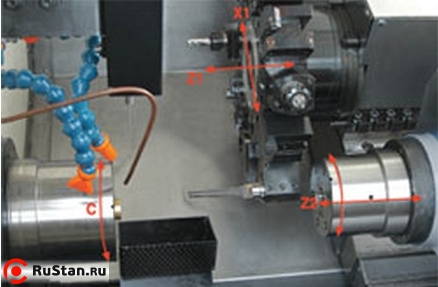

| Максимальное перемещение по оси X1, мм | 135 |
| Максимальное перемещение по оси Z1, мм | 225 |
| Максимальное перемещение по оси Z2, мм | 310 |
| Скорость быстрого перемещения по оси X1, м/мин | 16 |
| Скорость быстрого перемещения по оси Z1, м/мин | 20 |
| Скорость быстрого перемещения по оси Z2, м/мин | 16 |
| Время смены инструмента, сек | 0,3 |

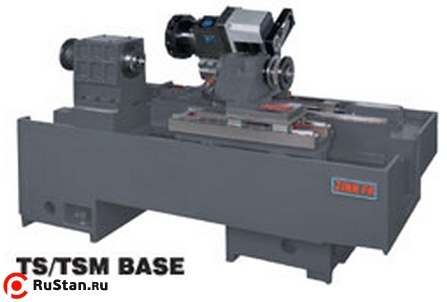

| Угол наклона станины, град | 30 |
| Тип направляющих | качения |
| Диаметр зажимного гидравлического патрона (основной шпиндель), мм | 200 |
| Диаметр зажимного гидравлического патрона (противошпиндель), мм | 150 |
| Размер сечения радиального инструмента, мм | 20х20 |
| Диаметр сечения осевого инструмента, мм | 32 |
| Мощность мотора приводного инструмента, кВт | - |
| Мощность привода противошпинделя, кВт | 5,5 |

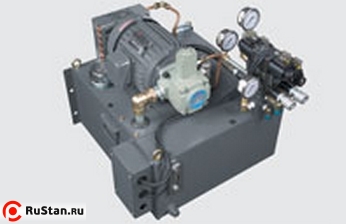

| Мощность привода гидростанции, кВт | 2 |
| Мощность привода системы смазки, кВт | 3,5 |
| Потребляемая мощность, кВ А | 26 |
| Емкость бака СОЖ, л | 140 (85%) |
| Габаритные размеры без упаковки (длина х ширина х высота), мм | 2695х1810х1950 |
| Масса, кг | 4150 |
Стандартная комплектация
- Осветительное устройство

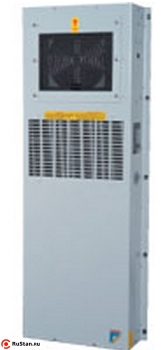

- Теплообменник электрошкафа
- Ограждение
- Ящик с инструментом для обслуживания станка
- Прижимные планки 8 шт.
- Опоры для установки станка 5шт.
- Упор-ограничитель для регулировки вылета длины прутковой заготовки
- Переходные втулки диаметром 8, 10, 12, 16, 20 мм
- Педаль зажима (разжима) гидравлического патрона
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ

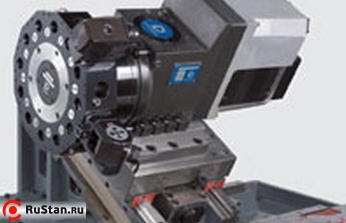

- Револьверная головка с приводным инструментом (12 поз.)
- Цанговый патрон (основной шпиндель)
- Система обдува патрона воздухом

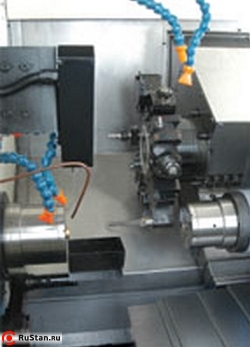

- Устройство приемки готовых деталей
- Ось С
Дополнительная комплектация
- 3-х кулачковый патрон диаметром 200 мм
- Конвейер для стружки
- Тележка для стружки
- Конвейер для деталей
- Трансформатор
- Стабилизатор напряжения
- Автоматическое подающее устройство
- Устройство для очистки СОЖ от масла STARK-1
