Цена для юр. и физ. лиц
4 415 528 руб.
с НДС - на 28.03.2024 г.
Модель:
OPTIturn TH 8030D
Артикул:
3462240
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Tокарно-винторезный станок OPTIturn TH 8030D относится к категории тяжелых токарных станков промышленного машиностроения, для обработки поверхностей металлической детали, резцами из твердых сплавов или с покрытием для точения широкого диапазона высокотемпературных сплавов.

Особенности

  • Основные узлы изготовлены из литого чугуна, обладающего высокой жесткостью, устойчивостью и долговечностью.
  • Точность изготовления шпинделя токарного станка и применения в производстве ряда узлов, стали насыщенной легирующими элементами, с последующей термообработкой и шлифовкой, позволяют добиться высокой точности и плавности вращения, уменьшения радиального биения до 0,015 мм.
  • Присоединительная поверхность ASA D1 — 8″ позволяет закрепление на токарно-винторезном станке различных видов патронов и оснастки. Защитный кожух патрона имеет концевой выключатель, для предотвращения от внезапного включения. Для этого, на Оптимум TH 8020D имеется механический тормоз шпинделя.

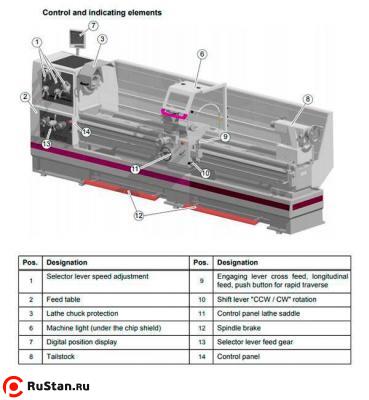

  • Управление токарной обработкой выполняется с компактной панели, на которой находятся переключатели, кнопки и рычаги. Удобство настройки составляют настроечные таблицы. Обратите внимание, на то, что настройка метрических и дюймовых видов резьбы выполняется на токарно-винторезном станке без сменных шестерен. Наличие сменных шестерен гитары расширяет возможности нарезания других видов резьбы с различными шагами.
  • Шестерни и валы станка, входящие в состав коробки скоростей изготовлены с геометрической точностью, закалены и отшлифованы. В токарно-винторезном станке работа шестерней коробки скоростей происходит в масляной ванне, что увеличивает плавность, бесшумность в работе и долговечность. 16 ступеней скоростей в пределах 25 – 1600 оборотов в минуту увеличивают возможности обработки на различных скоростях резания.
  • Установка различных конструкций резцов осуществляется в резцедержателе в виде картриджа, удобство которого составляет его быстрая смена инструмента. Верхняя каретка суппорта токарно-винторезного станка, поворачивается на 360°, что позволяет выполнять обработку коротких наружных и внутренних конических, а также фасонных поверхностей.
  • Перемещение механизмов суппортной группы производится маховиками с лимбами. На Оптимум TH8020D контроль линейных перемещений осуществляется цифровой индикацией устройства DPA 2000. Защита ходовых винтов от попадания стружки на токарно-винторезном станке, происходит с помощью спиральных кожухов.
  • Обработка длинных деталей и конусов до 3000 мм на токарно-винторезном станке, происходит при помощи задней бабки, пиноль которой имеет редуктор с передаточным отношением ¼ или 1/1. Смещение бабки можно производить на ±13 мм. Ручное перемещение производится маховиком с лимбом, и фиксируется фиксатором. Осевой инструмент и оснастка закрепляются в пиноли с конусом Морзе 5. Ход пиноли на токарно-винторезном станке по металлу Оптимум TH8020D составляет 235 мм.
  • Направляющие станины станка термически обработаны и отшлифованы на шлифовальных станках, за счет чего увеличивается плавность и точность перемещений движущихся частей. Для быстрого перемещения суппорта на станке установлен привод. Смазка трущихся частей производится централизовано, системой смазки токарно-винторезного станка.
  • Охлаждение инструмента и заготовок на станке выполняется системой подачи СОЖ. Жидкость подается по гибким шлангам и дозируется краном. Хранение эмульсии на токарно-винторезном станке осуществляется в выносном баке, который можно легко и быстро заполнить и очистить.
  • Защита от отлетающей стружки производится защитным экраном.
  • Местно освещение зоны реза на станке производится станочным светильником.
  • Станина токарно-винторезного станка опирается на удобное основание с отдельными отделениями под инструмент, что предохраняет режущий и измерительный инструмент от поломок, зазубрин, освобождает рабочее пространство.

Технические характеристики OPTIturn TH 8030D

Характеристика Значение
Мощность главного двигателя 11 кВт
Напряжение питающей сети 380 В
РМЦ 3050 мм
Макс. Ø обработки над станиной 800 мм
Диаметр обработки над направляющими 570 мм
Диаметр обработки над выемкой станины 1035 мм
Длина выемки в станине 250 мм
Диапазон продольной подачи 0,044 - 1,48 мм / об
Количество продольных подач 25
Диапазон поперечных подач 0,022 - 0,74 мм / об
Количество поперечных подач 25
Пределы шага нарезаемых метрических резьб 0,45 — 120 мм/об
Количество шагов (метрические резьбы) 54
Пределы шага нарезаемых дюймовых резьб 80 - 7/16 ниток/дюйм
Количество шагов (дюймовые резьбы) 60
Пределы шага нарезаемых трапецеидальных резьб 7/8 - 160
Количество шагов (трапецеидальные резьбы) 42
Пределы шага нарезаемых модульных резьб 0,25 - 60 мм / об
Количество шагов (модульные резьбы) 46
Диапазон оборотов (скоростей) 25 — 1600 об/мин
Количество передач (скоростей) 16
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 105 мм
Конус шпинделя КМ7
Размер державки инструмента (резца) 32 мм
Конус пиноли задней бабки КМ5
Перемещение пиноли задней бабки 235 мм
Ход по оси X 230 мм
Ход по оси Z 368 мм
Высота центров 400 мм
Ширина направляющих станины 400 мм
Вес OPTIturn TH 8030D нетто 3820 кг

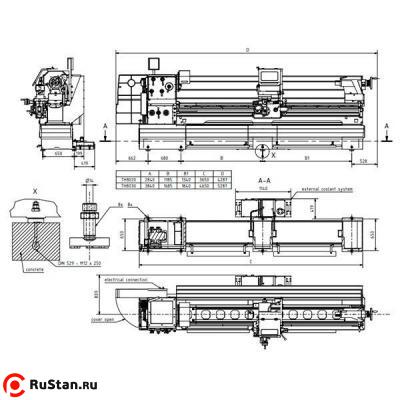

Габариты (ДхШхВ) 5287x1525x1925 мм
Вес брутто 4410 кг
Габариты (ДхШхВ) 4770x1150x1840 мм

Стандартная комплектация

  • Устройство цифровой индексации (УЦИ) на три оси.
  • Быстросменный картриджный резцедержатель SWH 9.
  • Сменный картридж 41 х 180 мм тип D — 1 шт.
  • Неподвижный люнет, проходное отверстие Ø150 мм.
  • Подвижный люнет, проходное отверстие Ø130 мм.
  • Оправка МK 7 — МK 5.
  • 2 упорных центра МК 5.
  • Комплект сменных шестерен.
  • Комплект обслуживающего инструмента.
  • Руководство по эксплуатации на русском языке.
  • Не забудьте приобрести токарный патрон!
