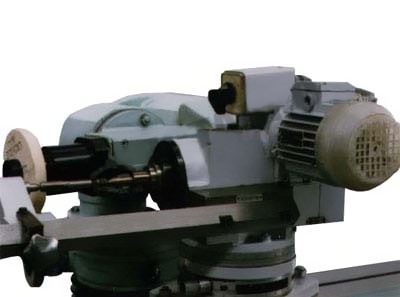

Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21
281 246 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
3Е642Е.П21 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление предназначено для заточки насадных торцовых фрез по плоским задним поверхностям на торце и периферии.
Принцип работы:
Фреза на оправке устанавливается в шпиндель приспособления. Поворотом корпуса приспособления устанавливается требуемый задний угол. Под затачиваемый зуб подводится упорка, по которой происходит деление. Подача на съем припуска осуществляется перемещением шлифовального круга.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Насадные торцевые фрезы |
| Заточная операция | Заточка по плоским задним поверхностям на торце и периферии |
| Диаметры затачиваемых фрез, мм. | 80 - 400 |
| Конус шпинделя | 50АТ6 |
| Угол поворота шпинделя, в гор./верт. плоскости, град | 20 / 360 |
| Габаритные размеры, мм. | 365 х 285 х 351 |
| Применяется на станках | ВЗ-318, ВЗ-318Е, 3Е642, 3Е642Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
