Правильно-отрезной автомат ПРА499А (Ø от 5 до 16)

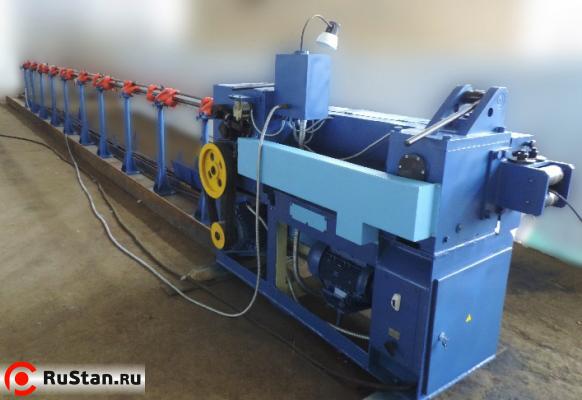

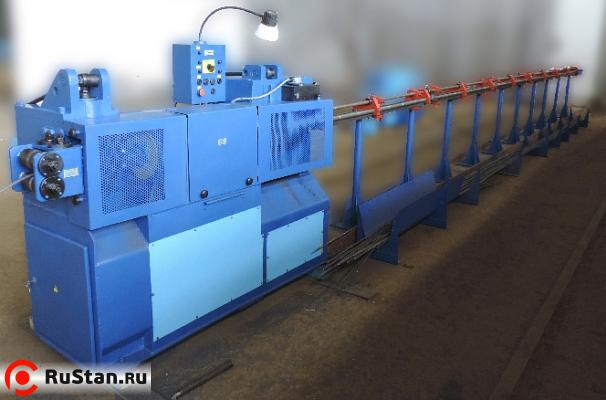

Автомат правильно-отрезной модели ПРА499А предназначен для разматывания, правки и мерной резки горячекатаной круглой стали гладкого и периодического профиля диаметром от 5 до 16 мм. кл. А-I; А-II; Ас-II и А-III по ГОСТ 5781-82. Допускается правка проволоки диаметром 4 мм по ГОСТ6727-80 при изготовлении дополнительного инструмента по требованию заказчика за дополнительную плату. Автомат правильно-отрезной оснащен размоточным и приемным устройствами. Приемное устройство имеет отмеривающий механизм, позволяющий получать заготовки необходимой длины.

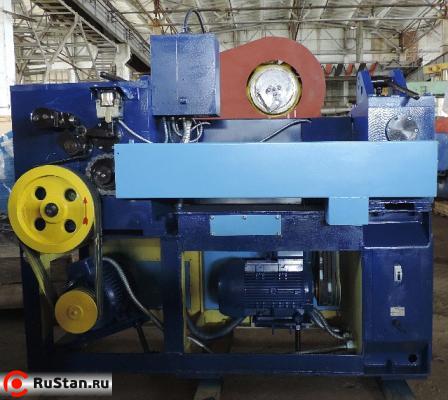

Правильно отрезной автомат ПРА499А представляет собой станок отрезной с вращающейся правильной рамкой, роликовой подачей и рычажным резом. Привод подачи и реза на ПРА499А осуществляется от двухскоростного электродвигателя через клиноременную передачу.

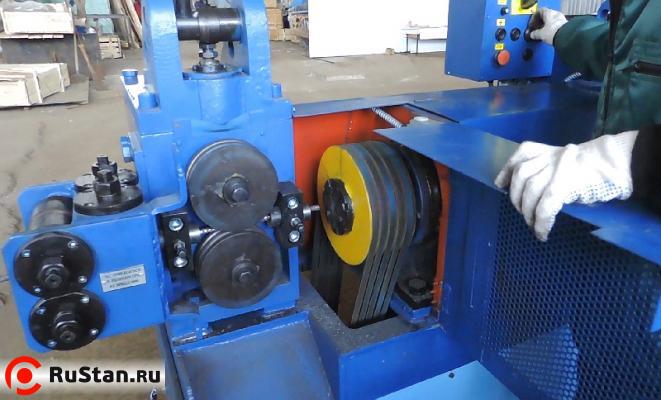

Правка материала осуществляется в направляющих втулках и в правильной рамке во всех плоскостях путем его многократного поперечного пластического изгиба волоками-заготовками, закрепленными в сухарях, которые установлены в гнездах быстровращающейся правильной рамки. Для регулировки зазора между нижними и верхними подающими роликами в зависимости от размера сечения материала оси роликов выполнены эксцентриковыми. Привод правильной рамки осуществляется от электродвигателя через клиноременную передачу.

Отрезка прутков на правильно-отрезном автомате осуществляется с помощью отрезной втулки, закрепленной в корпусе заднего механизма подачи и открытого ножа, закрепленного на двуплечем рычаге, свободно качающемся в оси. Отмер длины отрезаемых прутков, производится посредством механизма отмеривающего, который устанавливается на приемном устройстве. Отрезанные прутки из канала приемного устройства сбрасываются вниз.
