Каталог оборудования
Цена для юр. и физ. лиц
325 000 руб.
с НДС - на 14.08.2020 г.
Модель:
JET JMD-45LPFD
Артикул:
50000858T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Редукторный фрезерно-сверлильный станок JMD-45LPFD предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.

JMD-45LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.

Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя.

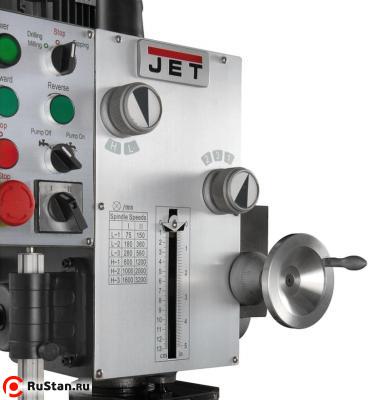

В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

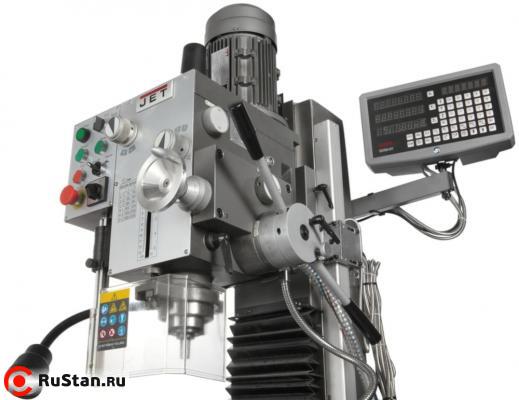

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон.

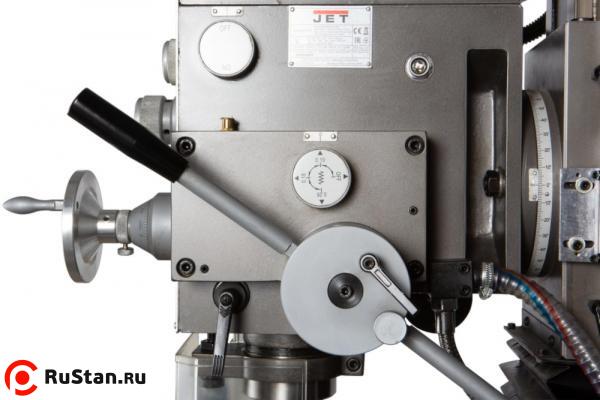

Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

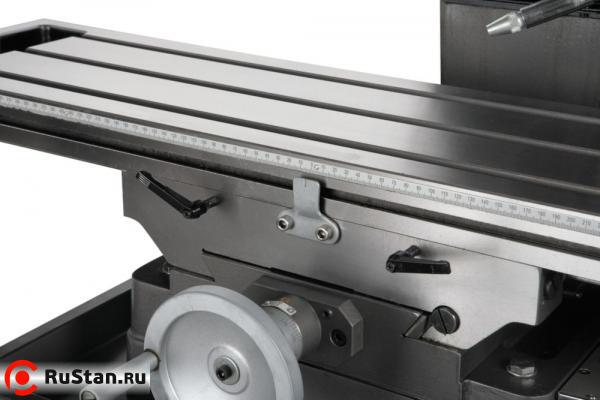

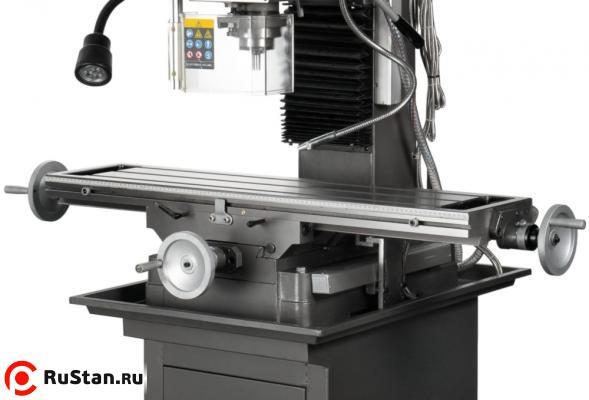

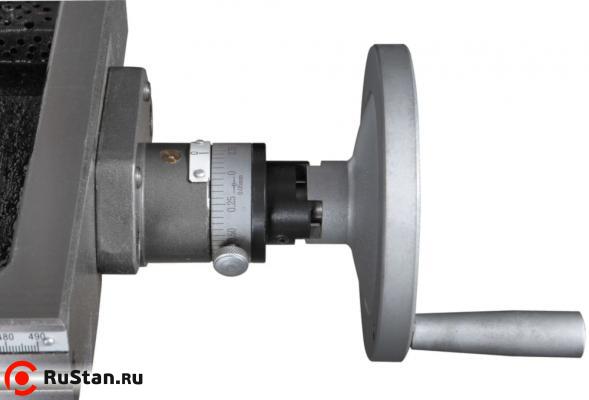

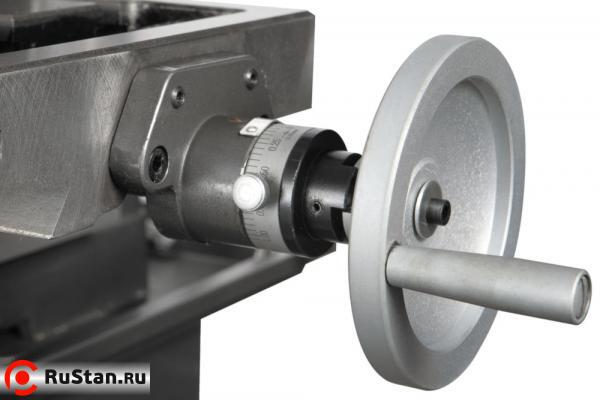

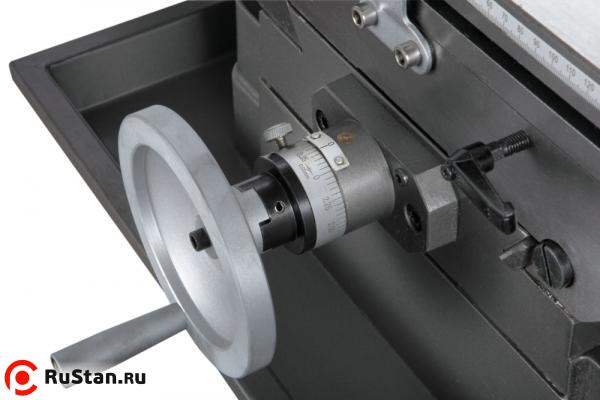

Модель JMD-45LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений.

Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.

Редукторный фрезерно-сверлильный станок JET модели JMD-45LPFD отлично впишется в Ваше производство, а гарантия на станок 2 года, обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

Особенности JMD-45LPFD

  • Тяжелое основание и мощная вертикальная стойка из серого чугуна
  • Направляющие рабочего стола типа Ласточкин хвост
  • Мощный асинхронный двигатель 1,5 кВт
  • Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
  • Конус шпинделя ISO30
  • Функция автоматической подачи пиноли шпинделя

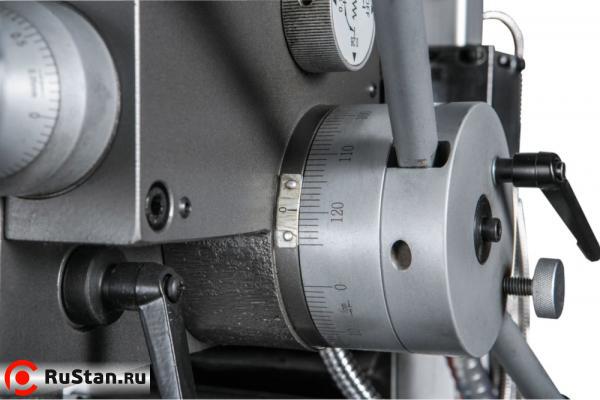

  • Ограничитель глубины сверления

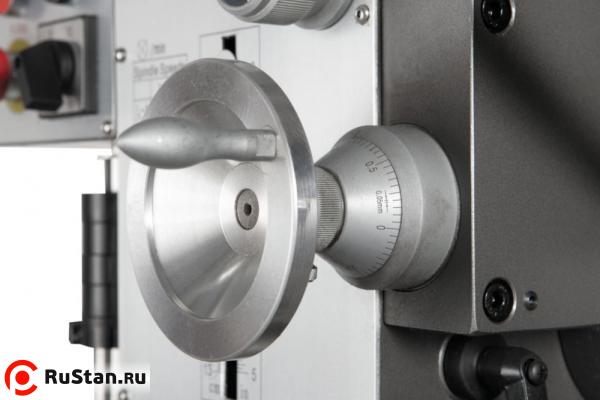

  • Микро подача по оси Z

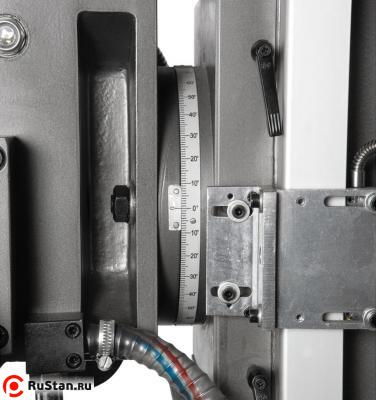

  • Наклон фрезерной головы влево, вправо ±90°

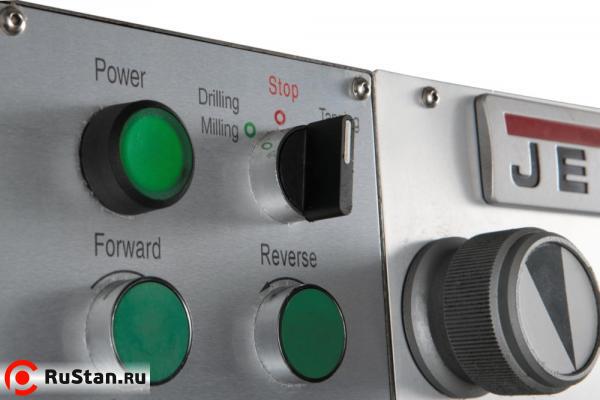

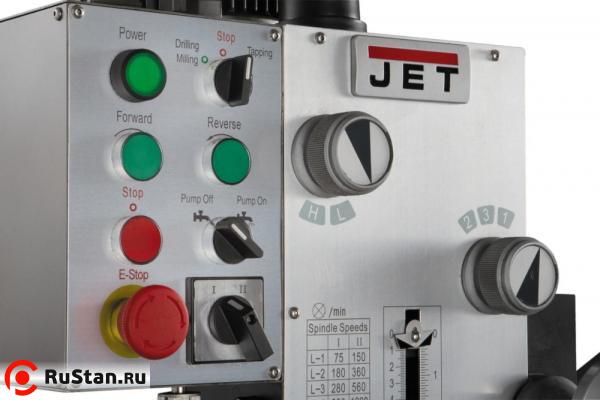

  • Центральная панель управления
  • Режим нарезания резьбы, с автоматическим включением реверса

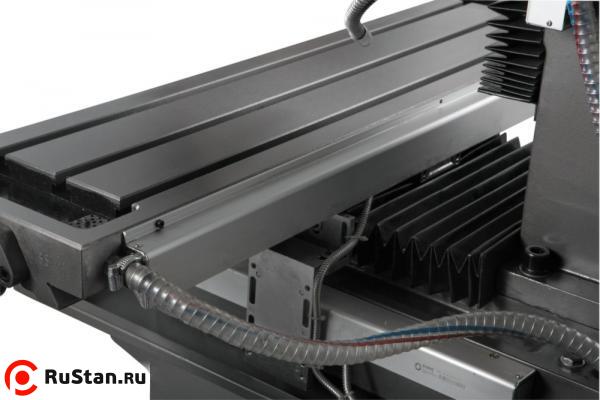

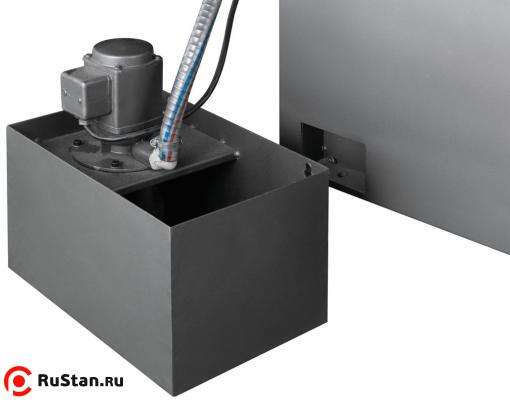

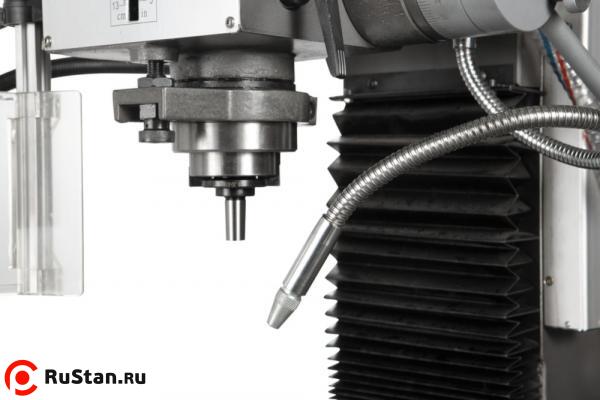

  • Системы подач СОЖ в зону резания
  • Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z

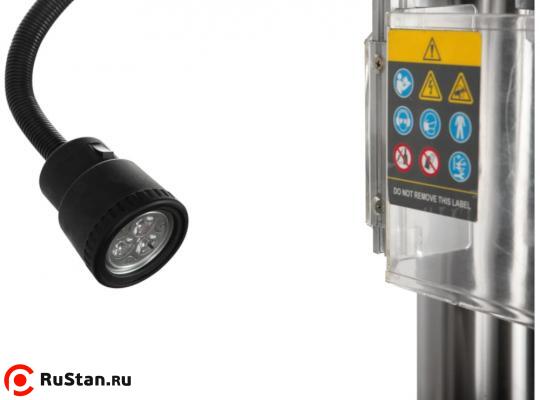

  • Лампа местного освещения

Технические характеристики JET JMD-45LPFD

Характеристика Значение
Напряжение, В 400
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000 x 240
Ход стола по оси X и Y, мм 760 х 190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
Габариты (ДхШхВ), мм 1090x785x1120
Масса JET JMD-45LPFD , кг 360
Длина в упаковке, см 85
Ширина в упаковке, см 76
Высота в упаковке, см 115
Масса в упаковке, кг 390

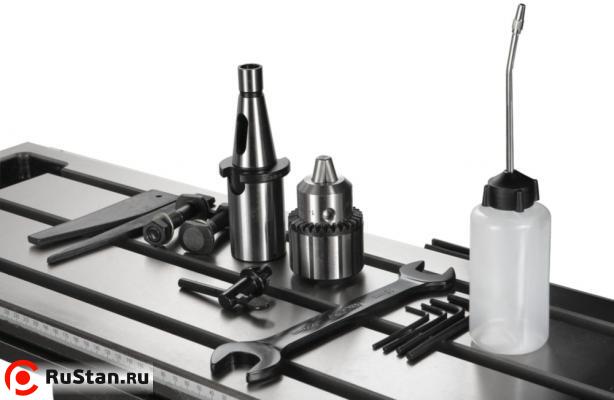

Комплектация JET JMD-45LPFD

  • Шомпол М12 – 1 шт.
  • Оправка ISO30/MT3 – 1 шт.
  • Дорн ISO30/В16 – 1 шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2 шт.
  • Рожковый ключ 22-19 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации
