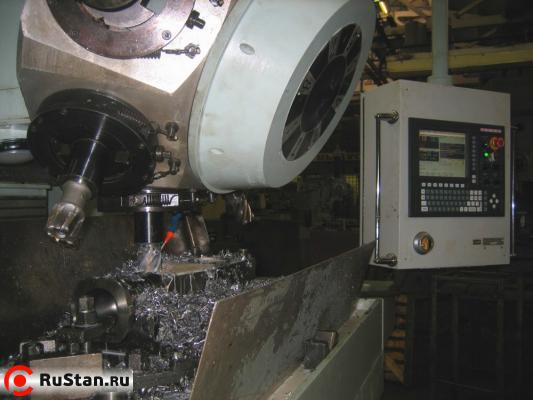

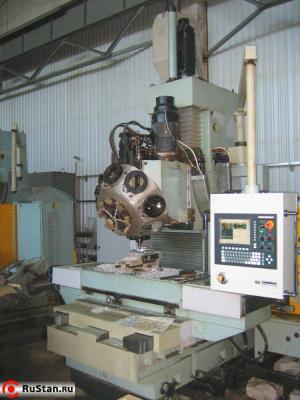

Станок фрезерный вертикальный специализированный МА-655 с ЧПУ и автоматической сменой инструмента предназначен для обработки деталей сложной криволинейной формы типа дисков, плит, рычагов, корпусных деталей и др. из сталей, титановых и легких сплавов в условиях механического цеха.
На станке можно производить фрезерование плоскостей и пазов, сверление, зенкерование, развертывание и предварительное растачивание отверстий. Обработка производится по трем координатам по программе.
Станок осуществляет перемещение стола, салазок и фрезерной головки, переключение числа оборотов шпинделя, включение и выключение шпинделя, выбор и смену инструментов. Автоматическое управление станком по программе осуществляется устройством числового программного управления.
В конструкции станков применены базовые литые детали повышенной жесткости, высокоточные шариковые винтовые пары в сочетании с высоко динамичными сервоприводами подач, централизованная смазка, система подачи СОЖ, местное ограждение зоны обработки.
Материал обрабатываемых деталей: конструкционные стали, чугун, сплавы титана, легкие сплавы, некоторые виды пластмасс.
Электрооборудование смонтировано в отдельно стоящем шкафу.
Стандартная комплектация
- Система ЧПУ – NC-210 (Балт-Систем, С-Петербург), установлена на подвесном пульте с двумя штурвалами;
- Привода и двигатели подач - OMRON (Япония);
- Двигатель шпинделя – асинхронный с частотным регулированием;
- Электрошкаф – DKC, с регулятором температуры;
- Релейно-контактная аппаратура и автоматика – Schneider Electric, IEK;
- Комплект технической документации, позволяющий проводить эксплуатацию, ремонт и обслуживание оборудования.
Технические характеристики МА-655 | |
|---|---|
| Характеристика | Значение |
| Размер стола (Д х Ш), мм | 1250x500 |
| Наибольшая нагрузка на стол, кг | 500 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 560 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 160~790 |
| Поворотный стол | опция |
| Диаметр поворотного стола, мм | 250 |
| Оси | |
| X/Y/Z Перемещение, мм | 1000/500/630 |
| X/Y/Z тип направляющих | прямоугольные |
| X/Y/Z/A Скорость быстрых перемещений, м/мин | 10/10/7 |
| Скорость рабочей подачи, мм/мин | 1~10000 |
| Точность позиционирования, мкм | ±20 |
| Повторяемость позиционирования, мкм | ±10 |
| Шпиндельная бабка | |
| Мощность электродвигателя главного привода, кВт | 17 |
| Вращающий момент на шпинделе (продолжительно), Нм | 955 |
| Диапазон частот вращения шпинделя, об/мин | 20~2500 |
| Конус шпинделя (7:24) | SK50 |

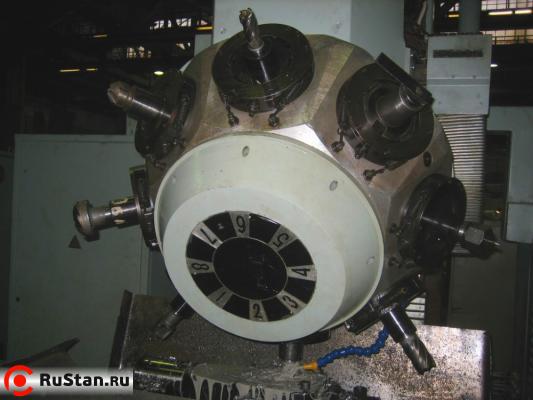

| Емкость магазина инструмента, шт | 8 |
| Максимальный диаметр/длина сменного инструмента, мм | 160 |
| Макс. масса инструмента, кг | 10 |
| Прочее | |
| Система ЧПУ | NC балтсистем (фанук, сименс опция) |
| Габаритные размеры (Д х Ш х В), мм | 3950x3490x3650 |
| Масса нетто, кг | 10000 |
Базовая комплектация
- Автоматическая система смазки направляющих и ШВП
- Набор ключей и инструмента для обслуживания станка
- Освещение рабочей зоны
- Система подачи СОЖ
- Документация на русском языке
Опции
- Инструмент и оснастка (под детали заказчика).
- Renishaw измерение детали.
- Renishaw измерение инструмента TS-27R.
- Инструмент и оснастка (под детали заказчика).
