Вертикальный фрезерный обрабатывающий центр VMC850 с ЧПУ Fanuc 0i-M

VMC850 — вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для высокоточной обработки металлических заготовок. Станок применяется для фрезерования, сверления, растачивания, обработки плоскостей, пазов, уступов и деталей сложной формы в условиях серийного и мелкосерийного производства.

Модель производится Weiss Machinery Co., Ltd. и оснащается системой ЧПУ Fanuc 0i-MF(3B). Рабочие перемещения по осям X/Y/Z составляют 800/550/550 мм, что позволяет обрабатывать достаточно крупные заготовки. Размер рабочего стола — 1000×550 мм, максимальная нагрузка на стол — 400 кг.

Шпиндель с внутренним конусом BT40 имеет ременный привод и диапазон скоростей вращения 10–8000 об/мин. Мощность серводвигателя шпинделя составляет 7,5/11 кВт, крутящий момент — 35.8/95.5 Нм. Для автоматической смены инструмента предусмотрен магазин на 24 инструмента манипуляторного типа.

Станок комплектуется полным кабинетным ограждением зоны резания, телескопической защитой направляющих по трем осям, централизованной автоматической системой смазки, автоматической подачей СОЖ, ленточным транспортером для удаления стружки с тележкой и выносным маховиком управления MPG.

Преимущества

• Вертикальный фрезерный обрабатывающий центр с ЧПУ для точной обработки деталей.
• Производитель — Weiss Machinery Co., Ltd.
• Система ЧПУ Fanuc 0i-MF(3B).
• Рабочие перемещения X/Y/Z — 800/550/550 мм.
• Рабочий стол размером 1000×550 мм.
• Максимальная нагрузка на рабочий стол — 400 кг.
• Шпиндель BT40 с ременным приводом.
• Диапазон скоростей вращения шпинделя — 10–8000 об/мин.
• Мощность серводвигателя шпинделя — 7,5/11 кВт.
• Ускоренные подачи по осям X/Y/Z — 48/48/36 м/мин.
• Рабочие подачи по осям X/Y/Z — 1–10000 мм/мин.
• Магазин смены инструмента на 24 инструмента.
• Время смены инструмента — 2,2 сек.
• Точность позиционирования — 0,008 мм.
• Точность повторяемости позиционирования — 0,005 мм.
• Подготовка для установки 4-й оси.
• Ленточный транспортер для удаления стружки с тележкой.

Особенности конструкции

Область применения

• Фрезерная обработка металлических заготовок.
• Сверление и растачивание отверстий.
• Обработка плоскостей, пазов и уступов.
• Изготовление деталей сложной формы.
• Мелкосерийное и серийное производство.
• Инструментальные, механические и производственные цеха.
• Обработка деталей на предприятиях машиностроительного профиля.

Комплектация

• Система ЧПУ Fanuc 0i-MF(3B)

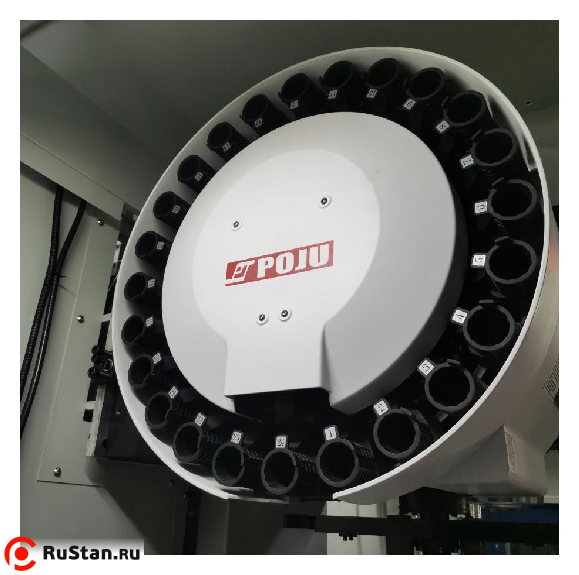

• МСИ на 24 инструмента манипуляторного типа Taiwan POJU 24T

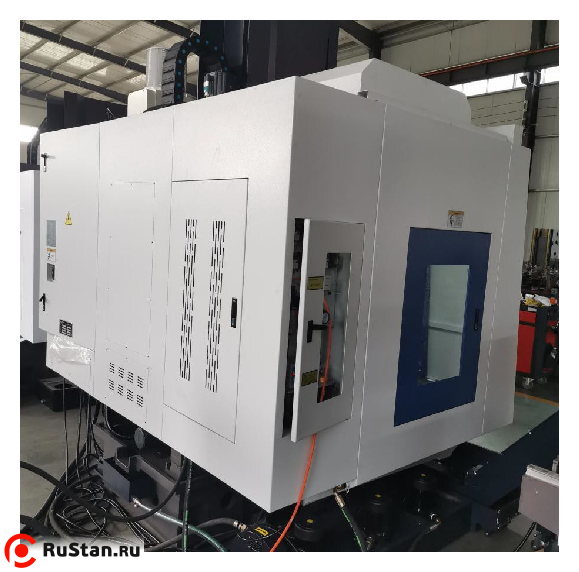

• Полное ограждение зоны резания кабинетного типа
• Телескопическая защита направляющих по трем осям
• Функция жесткого нарезания резьбы

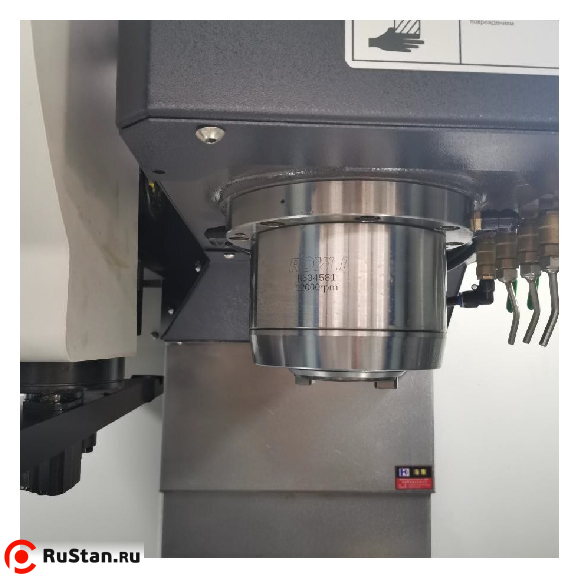

• Шпиндель с ременным приводом Taiwan ROYLI BT40-150-8000
• Централизованная автоматическая система смазки
• Система автоматической подачи СОЖ

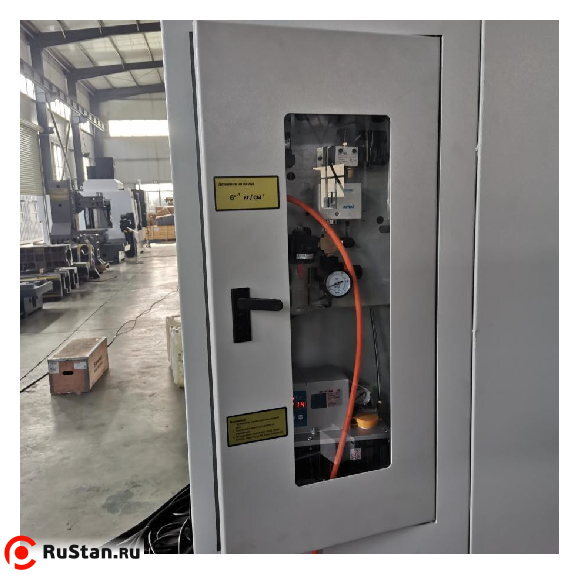

• Теплообменник электрического шкафа

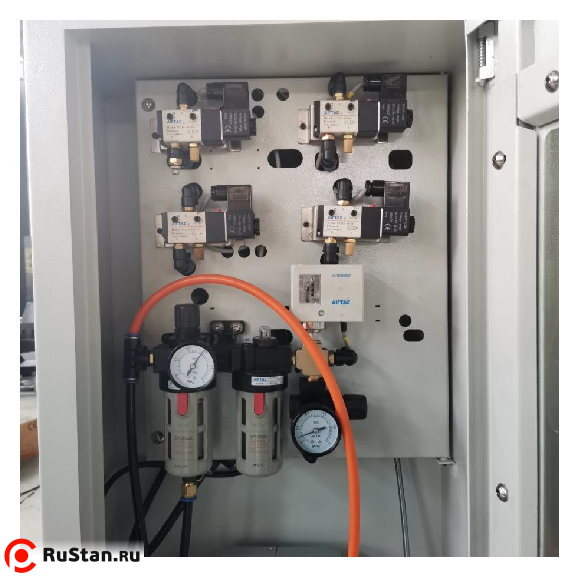

• Система продува шпинделя сжатым воздухом
• Пистолет обдува сжатым воздухом
• Пистолет подачи СОЖ
• Светодиодное освещение зоны резания
• Светодиодная сигнальная лампа трехцветная

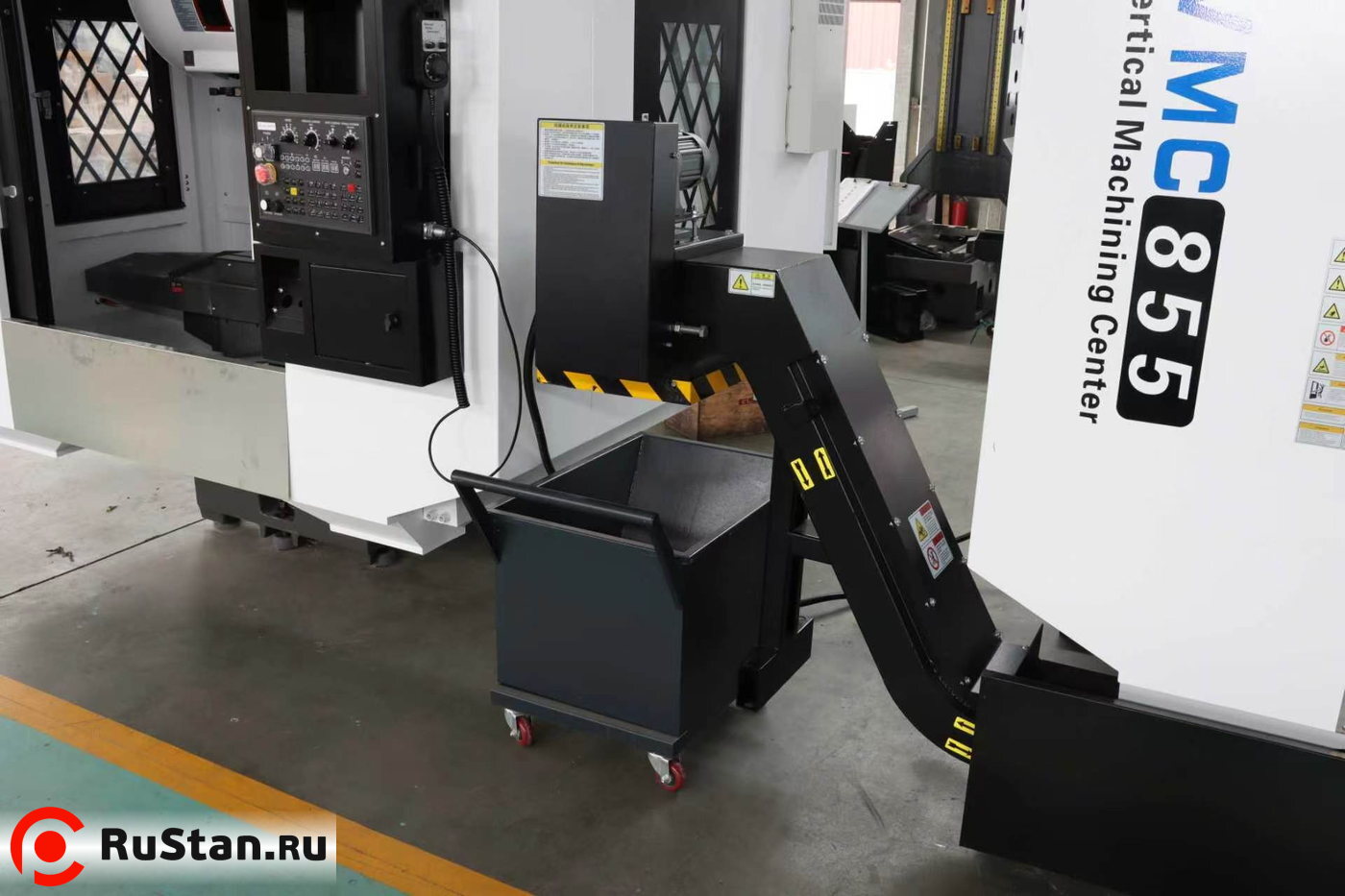

• Ленточный транспортер для удаления стружки с тележкой
• Выносной маховик управления MPG
• Инструментальный ящик с комплектом инструмента для монтажа станка
• Болты и опоры для выравнивания станка
• Направляющие качения Taiwan PMI 35/35/35
• ШВП Japan NSK or NTN 3062
• Основные электрические компоненты Schneider

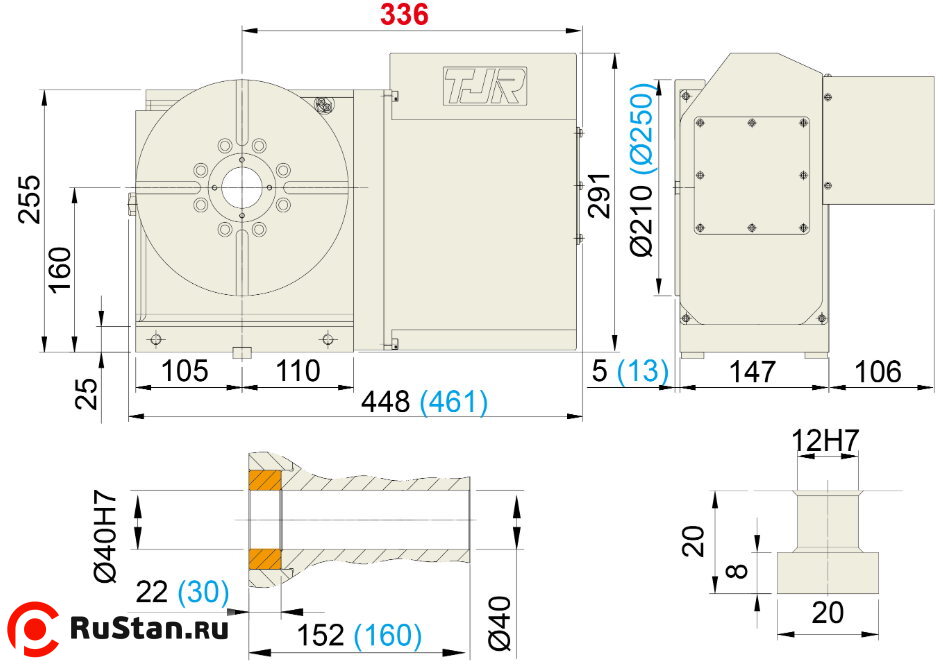

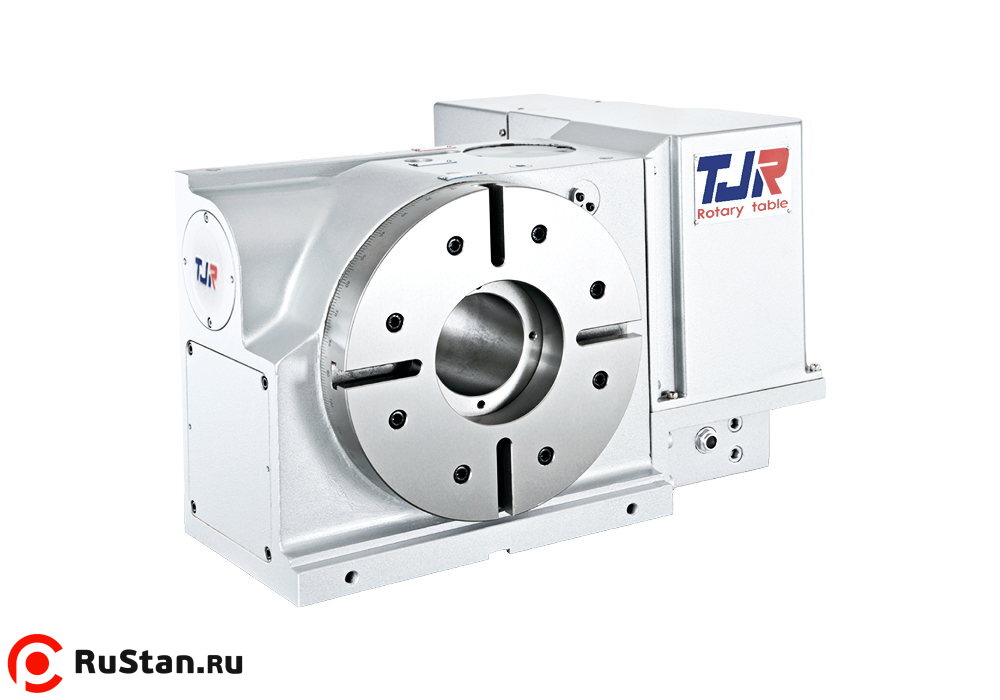

• Подготовка для 4-й оси

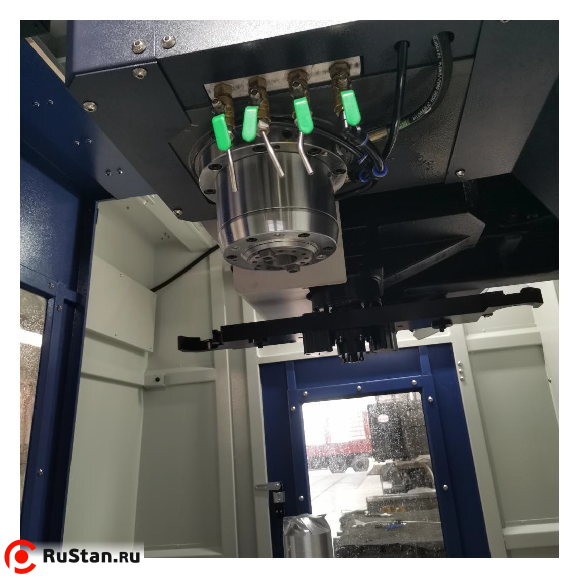

• Кольцо на шпинделе для распыления СОЖ
• Руководство по эксплуатации на русском языке
