JET MBS-2128DAS Ленточнопильный станок

Модель MBS-2128DAS представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60°, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90°, составляет 530 мм. Под углами 45° на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60° позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

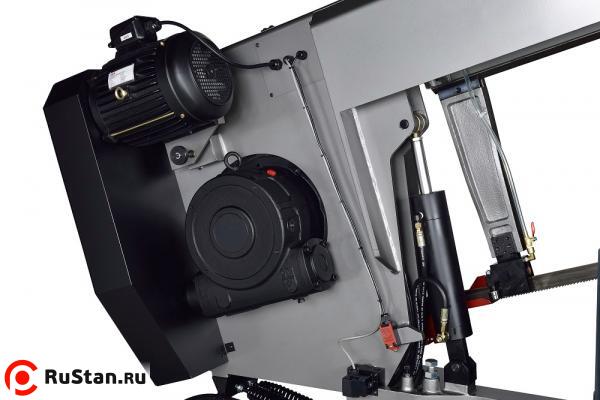

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 17-71 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.

Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1880 кг.

Особенности станка JET MBS-2128DAS

• Максимальный диаметр реза 530 мм
• Поворот пильной рамы вправо и влево на угол 45 и 60 градусов

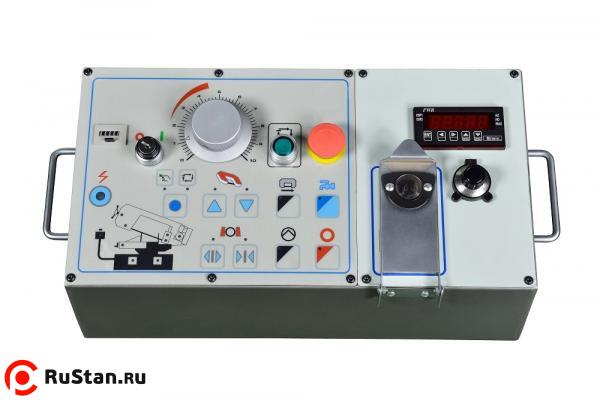

• Удобная выносная панель управления
• Плавная регулировка скорости резания и опускания пильной рамы
• Гидравлическая система подачи обеспечивает автоматическое плавное опускание и подъём консоли пилы
• Автоматическое отключение и подъём после сквозного распила
• Встроенная система подвода СОЖ

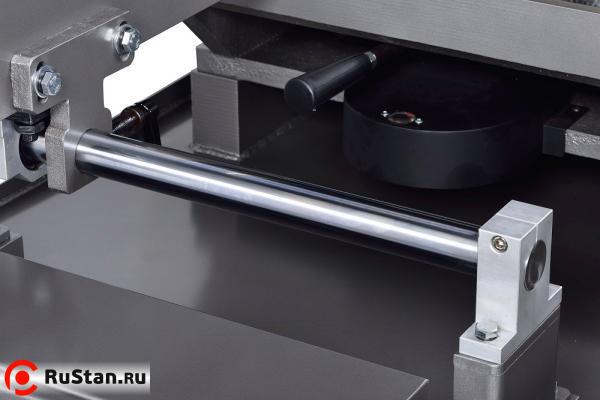

• Регулируемый концевой упор для серийных работ
• Мощный двигатель предназначен для работы в режиме длительной нагрузки

Стандартная комплектация JET MBS-2128DAS

• Биметаллическое ленточное полотно М42 41х1,3х6030 мм, 3/4 TPI
• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Гидравлическая система подъема опускания пильной рамы
• Система подвода СОЖ
• Гидравлические быстрозажимные тиски
