JET MBS-712 Поворотный ленточнопильный станок

Модель MBS 712 представляет собой ленточнопильный станок европейского типа, с поворотной консолью. Используется в промышленном производстве для пиления металлических заготовок под разными углами. Допустимый диаметр пиления заготовок под углом 90 градусов составляет 178 мм. Под углом в 45 градусов допускается пиление заготовок диаметром до 127 мм. Установка необходимого угла распила обеспечивается путем поворота рамы. Положение и фиксация рамы в необходимом положении осуществляется с помощью шкалы. Станок имеет тяжелую пильную раму, скорость подачи которой в зону резания обеспечивает система гидроразгрузки. Наличие гидроцилиндра создает необходимое прижимное усилие для рамы на обрабатываемую заготовку, уменьшает физические нагрузки на оператора в процессе работы.

Пильная рама оборудована направляющими, обеспечивающими регулировку прохода пила в зависимости от диаметра заготовки. Направляющие имеют эксцентриковые подшипники, благодаря которым осуществляется позиционирование ленточного полотна в строго вертикальном положении относительно заготовки. Натяжение полотна выполняется в ручном режиме. Для этой цели в торцевой части консоли имеется маховик. Установка и крепление заготовки обеспечивается механическими быстрозажимными тисками. Быстрая фиксация заготовок одного диаметра выполняется с помощью рычага.

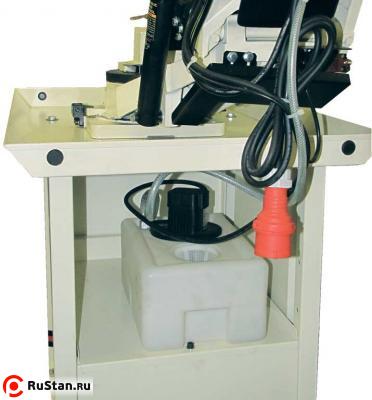

Моторная группа модели MBS-712 имеет на оснащении экономичный электродвигатель, мощность которого составляет 0,55 кВт. Станок имеет ременной привод, позволяющий установить скорость движения ленточного полотна в 4 режимах. Для пиления заготовок на станке используются скорости движения полотна 24,41, 61 и 82 м/мин, устанавливаемые в зависимости от жесткости материала. Станок оборудован кнопкой аварийной остановки, установленной на моторной раме. Качество распила, преждевременный износ ленточного полотна обеспечивается использованием в процессе работы СОЖ. Модель оборудована системой подачи СОЖ, которая вместе с баком установлена в тумбе, входящей в комплект оборудования. Общий вес укомплектованного станка составляет 155 кг.

Особенности станка

• Конструкция с поворотной рамой, для резки под углами ±45°;
• Быстрозажимные тиски уменьшают время на установку;
• Встроенная система подвода СОЖ;
• Направляющие полотна с двумя точками полива;
• Зачистная карцовочная щетка ленточного полотна;
• Гидравлическая система опускания консоли с точной регулировкой и выключателем.

Комплектность JET MBS 712

• Биметаллическое ленточное полотно 20х0,9х2362 мм, 8/12TPI;
• Гидравлическая система подачи;
• Регулируемый концевой упор;
• Автоматический выключатель окончания распила;
• Система подвода СОЖ.

Срок службы полотна: для полотен большинства производителей (при условии соблюдения правил эксплуатации и хранении) срок службы полотна находится в пределах 140 - 160 часов работы оборудования. Снятие полотна при перерывах в работе оборудования на релаксацию, несколько увеличивает срок службы полотна.

Среднее значение стойкости полотна составляет: на каждый метр ленточного полотна приходится 1 кв.м. отрезаемых заготовок.
