Цена для юр. и физ. лиц
600 000 руб.
с НДС - на 19.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы (1)

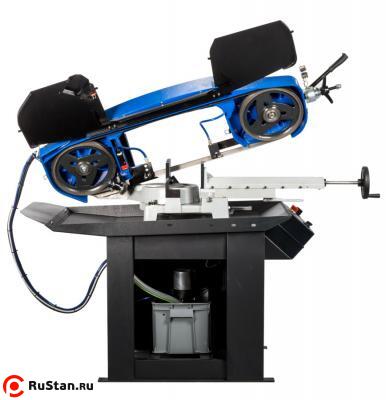

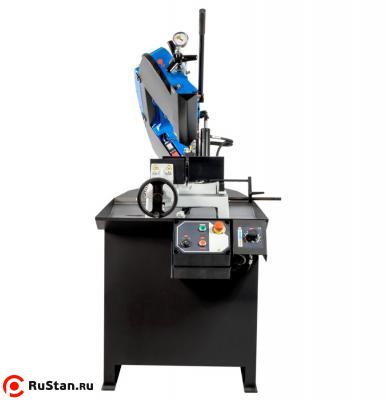

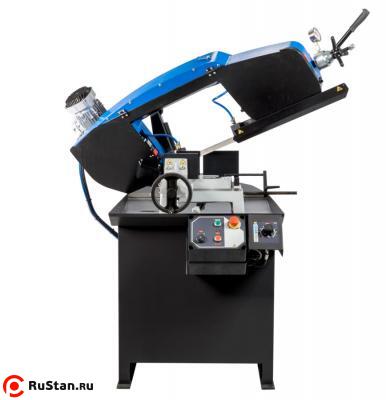

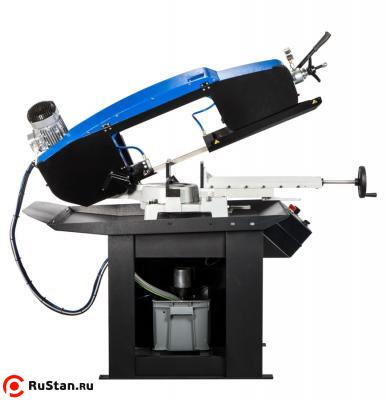

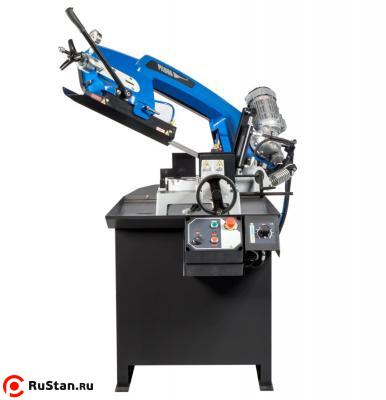

Универсальный ленточнопильный станок ARG 260 PLUS E предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.

Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы.

Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰. Поворотный стол исключает возможность пропила его рабочей поверхности.

Особенности

  • Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
  • Современный дизайн рамы позволяет распиливать заготовки больших размеров;
  • Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
  • Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
  • Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
  • Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
  • Бесшумный и необслуживаемый червячный мотор-редуктор;
  • Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 40 и 80 м/мин;
  • Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
  • Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка;
  • Упор для выставления заготовок длиной 250 мм.

Технические характеристики ARG 260 PLUS E

Характеристика Значение
90⁰ -45⁰ +45⁰ +60⁰
Заготовка круглого сечения 260 180 200 125
Заготовка квадратного сечения 240 160 185 105
Заготовка прямоугольного сечения 300x185 190x105 185x195 125x105
Размеры полотна 2880 x 27 x 0,9
Главный двигатель 400 В / 50 Гц / 0,9/ 1,4 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.05 кВт
Скорость пилы 35/70 м/мин
Высота стола тисков 900 мм
Объем бака СОЖ 15 л
Габаритные размеры (мин.) 1690 x 750 x 1430 мм
Габаритные размеры (макс.) 1980 x 1510 x 2040 мм
Вес Pilous ARG 260 plus E станка 310 кг

Рольганги и их крепление

* Входит в комплект поставки рольганга.

Замечание: тип М 280 и M 400 можно подсоединить со стороны отрезаемой заготовки только при условии резки под прямым углом. Необходимо просверлить добавочное отверстие в тумбе станка.


M 280/400 M 280 AB N 280
M 280/400 M 280 AB N 280
MO 280/350 MS 280
MO 280/350 MS 280

  • M Стандартный рольганг. Возможность независимой установки.
  • Рольганг с измерительным оборудованием. Применяется при отпиливании длинных деталей.
  • MS Рольганг с подвижными тисками для пиления пакетов заготовок.
  • Т Присоединительный переходник для крепления рольганга типа МО к станине станка.
  • N Подставка с роликом.

Модификации рольгангов типа «М»

  • А С защитной металлической крышкой
  • В С вертикальными поддерживающими роликами
  • АВ С защитной крышкой и вертикальными роликами

Опции

Упор

Стандартная комплектация

Упор для заготовок до 200 мм

Частотный преобразователь

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Ручной прижим

Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху.

Лампа галогенная​

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Упор

Упор для выставления заготовок со шкалой, длиной 500 мм

Щетка для снятия стружки KDM

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Автоматическое опускание рамы c заданной скоростью

В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.

В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке.

Ленточные пилы

Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUS или PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.

На ARG 250 plus E устанавливается полотно с размерами 2710 х 27 х 0.9 мм.

Данное полотно представлено широкой номенклатурой моделей пил, для конкретных производственных задач. Типовые шаги зубьев представлены ниже (количество зубьев на дюйм).


Биметаллическое полотно М42
Переменный шаг зуба 10/14 8/12 8/11 6/10 5/8 5/7 4/6 3/4 2/3
Постоянный шаг зуба 14 6 4 3 2 4

Биметаллическое полотно М51
Переменный шаг зуба 5/8 4/6 3/4 2/3
Постоянный шаг зуба

Полотно с твердосплавными вставками
Переменный шаг зуба 2/3
Постоянный шаг зуба 4 3

Комплектация за дополнительную плату
