Полуавтоматический ленточнопильный станок Stalex BS-5030
776 050 ₽
с НДС - на 25.06.2026 г.
| Модель: |  |
BS-5030 |
| Артикул: | |
388156 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
|
|

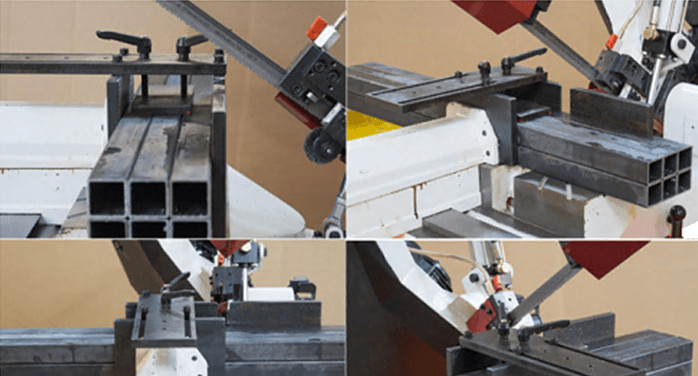

Дополнительный прижим для пакетной резки для BS-5030 Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
|
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами. |
|
|

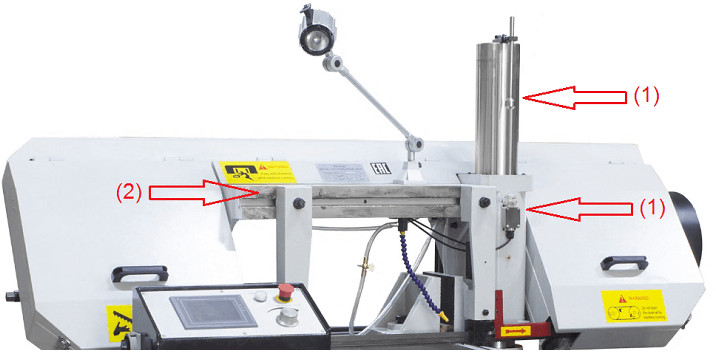

На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1) Расстояние движения направляющих по салазкам – составляет 530 мм (2) |
|
|

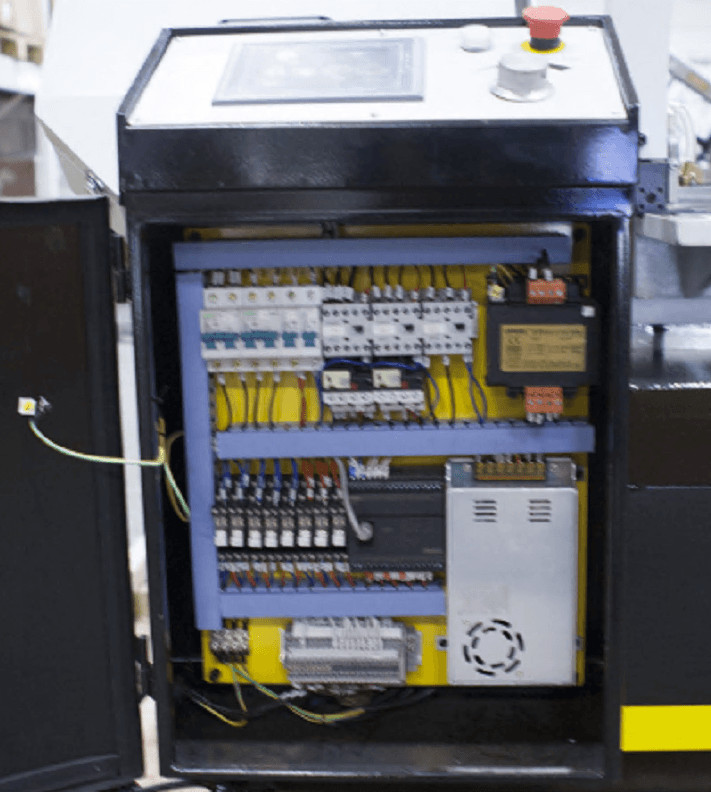

На основной панели расположены- цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления) - регулятор скорости опускания пилы - кнопка аварийного останова.
|
|
|

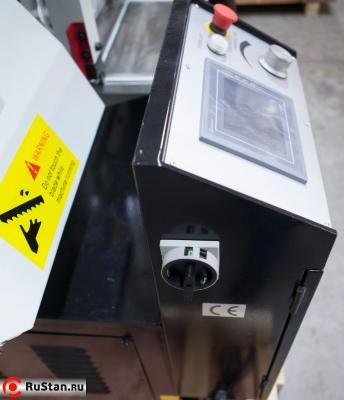

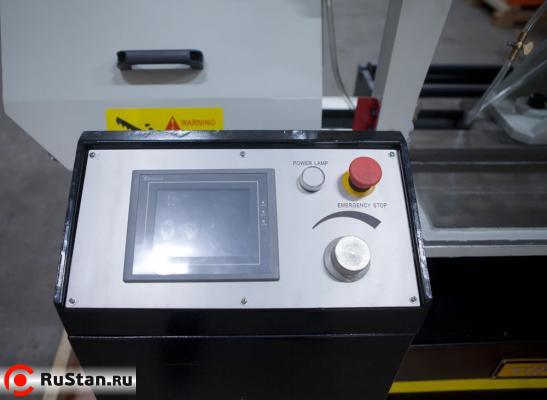

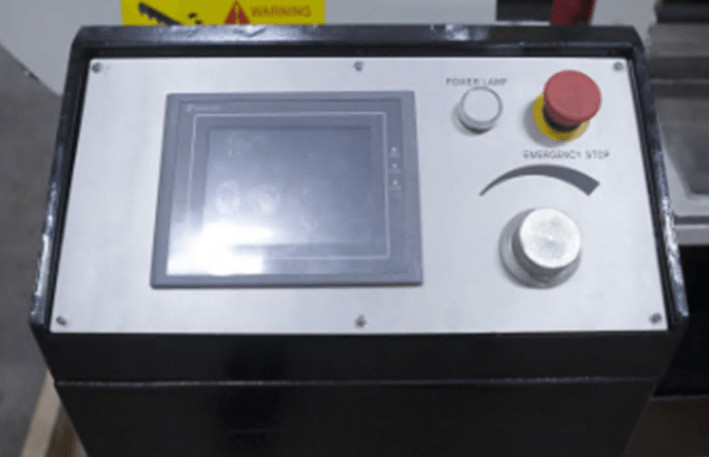

Пульт станка |
|
|

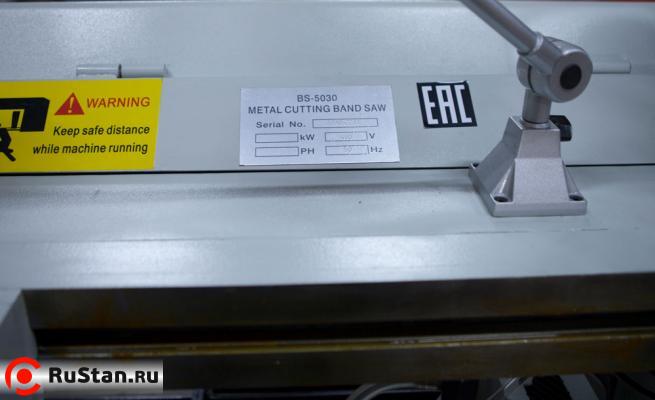

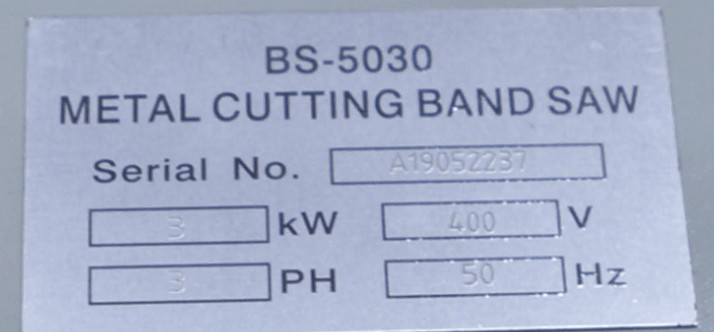

Шильдик станка |
|
|

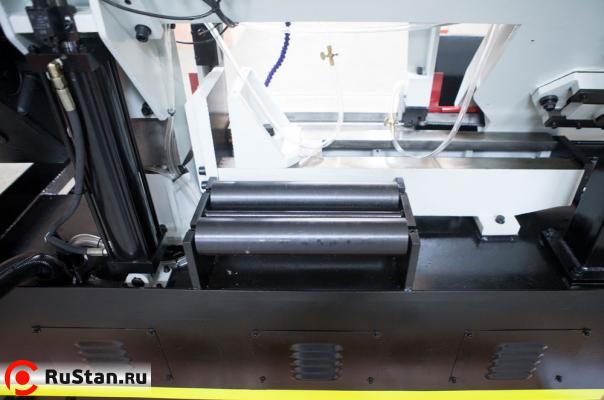

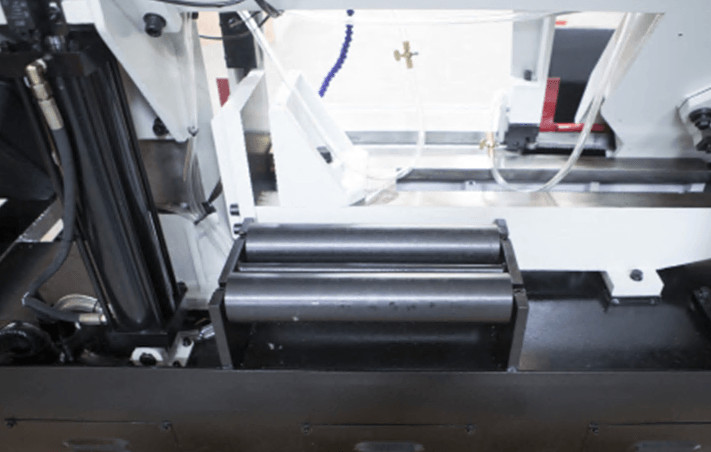

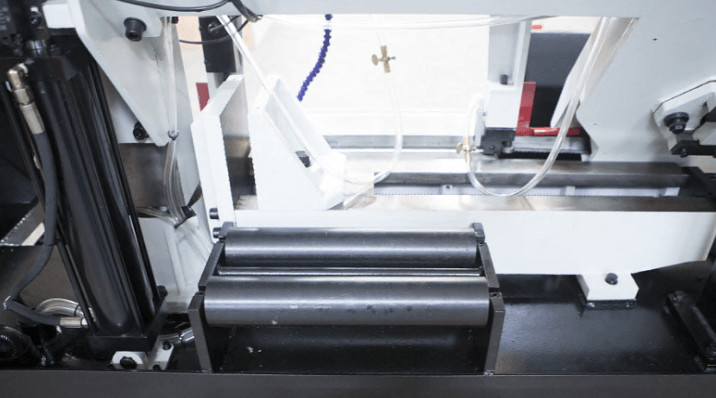

Два вспомогательных подающих ролика |
|
|

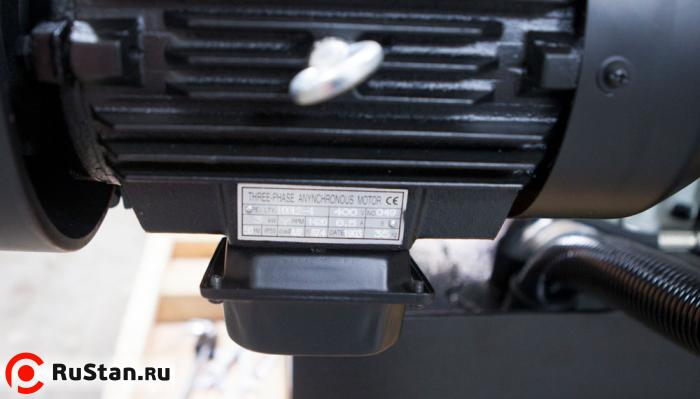

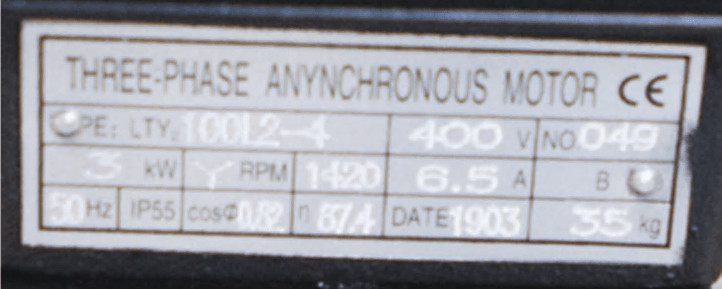

Шильдик мотора |
|
|

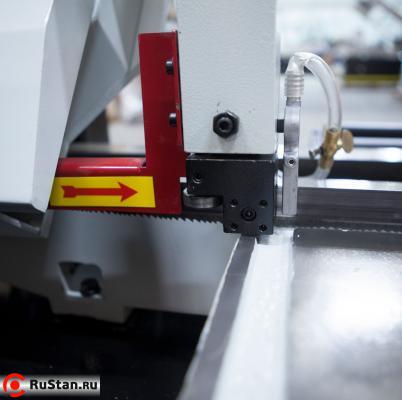

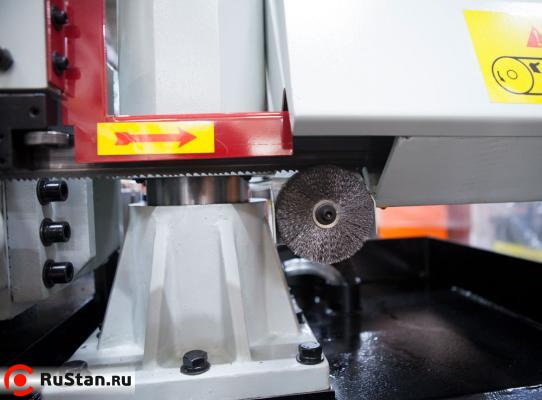

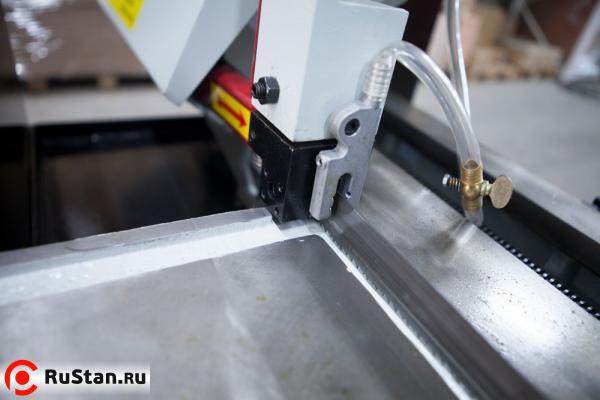

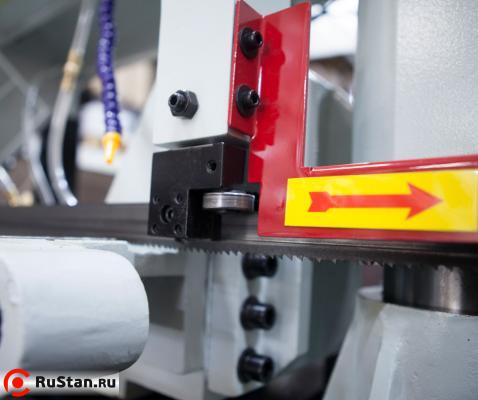

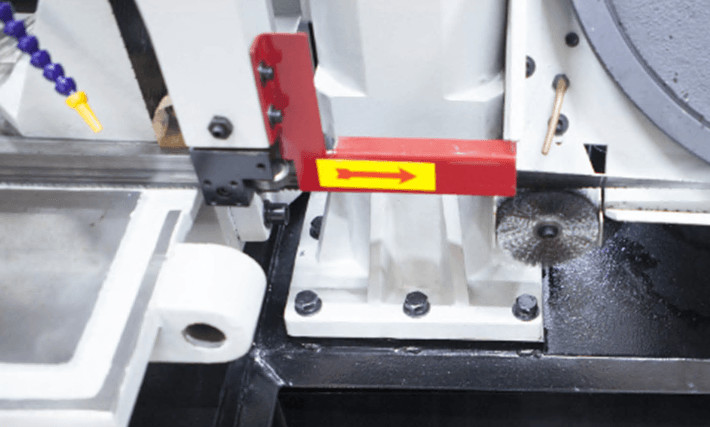

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна). |
|
|

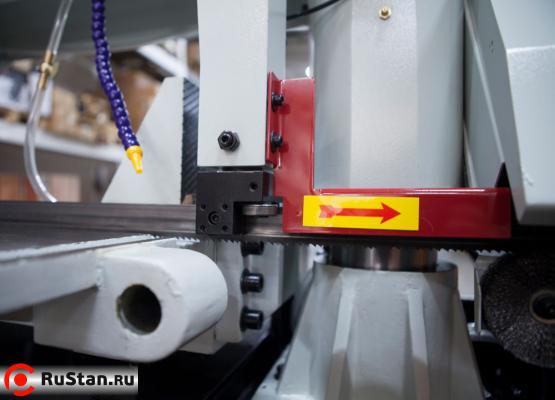

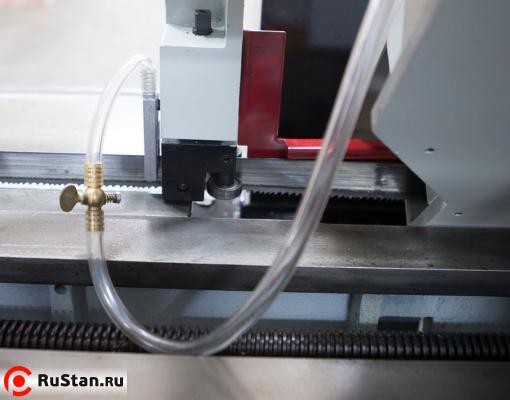

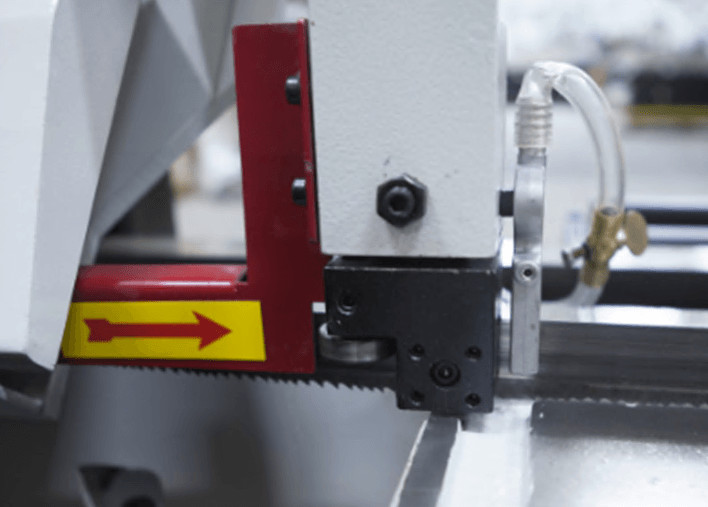

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. |
|
|

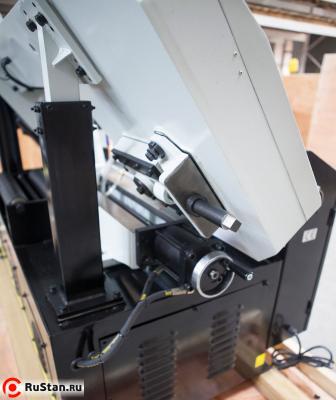

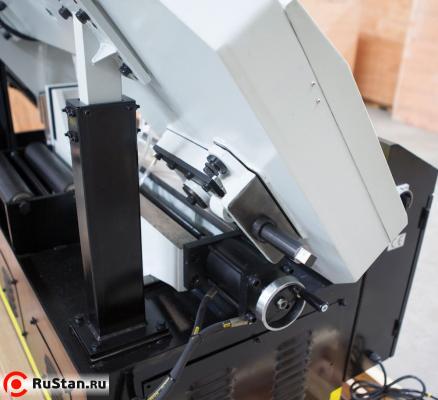

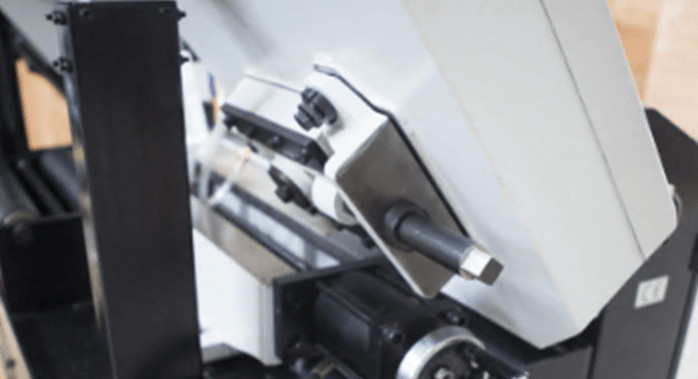

Механическое натяжение |
|
|

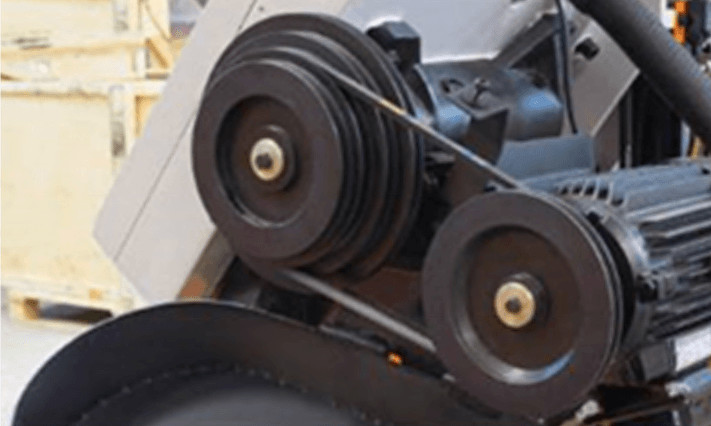

Клиноременной привод |
|
|

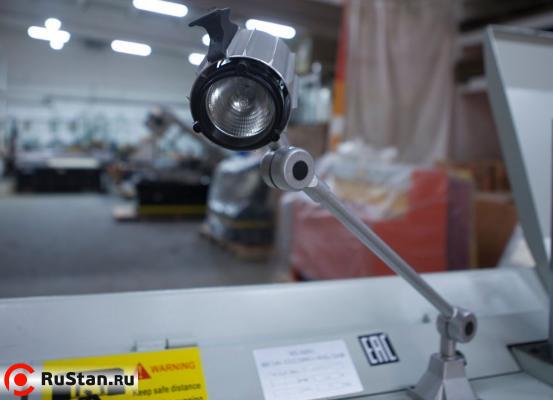

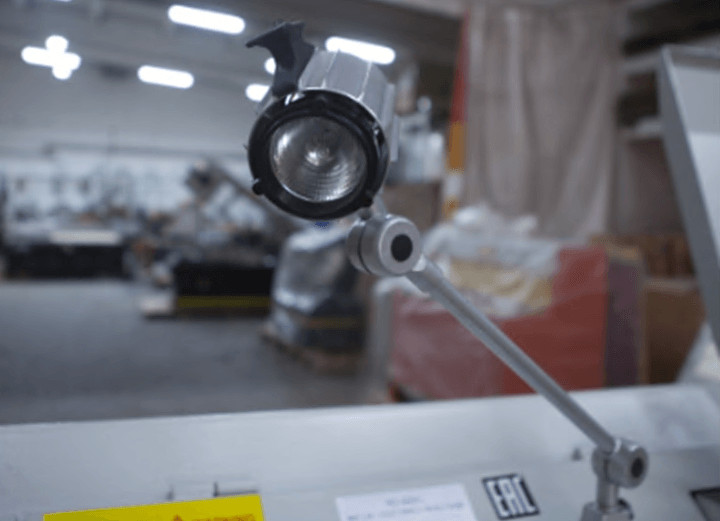

Лампа освещения зоны резания |
|
|

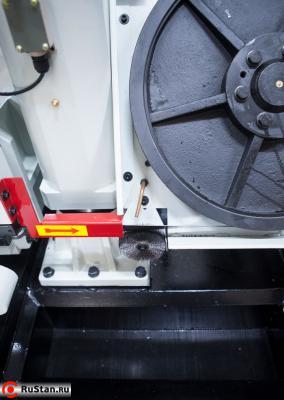

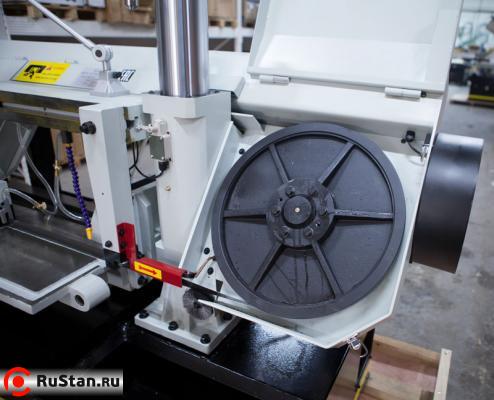

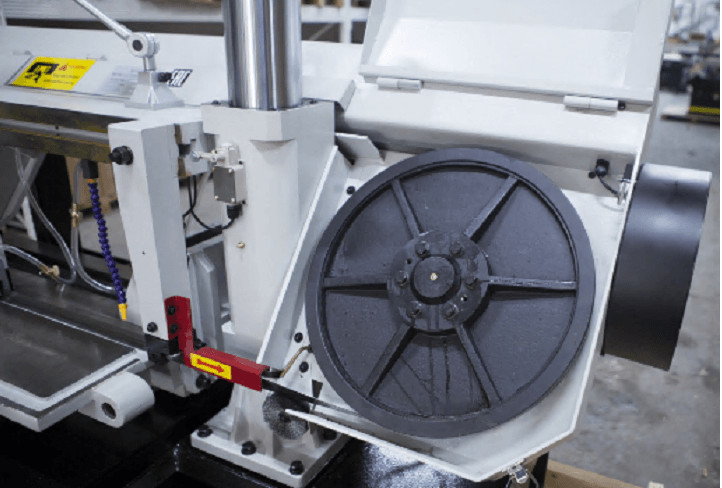

Шкив станка и предохранительный датчик при поднятой крышке рамы |
|
|

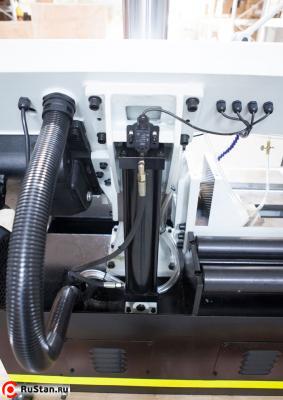

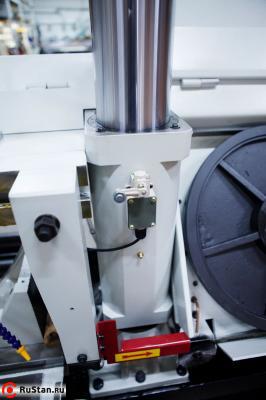

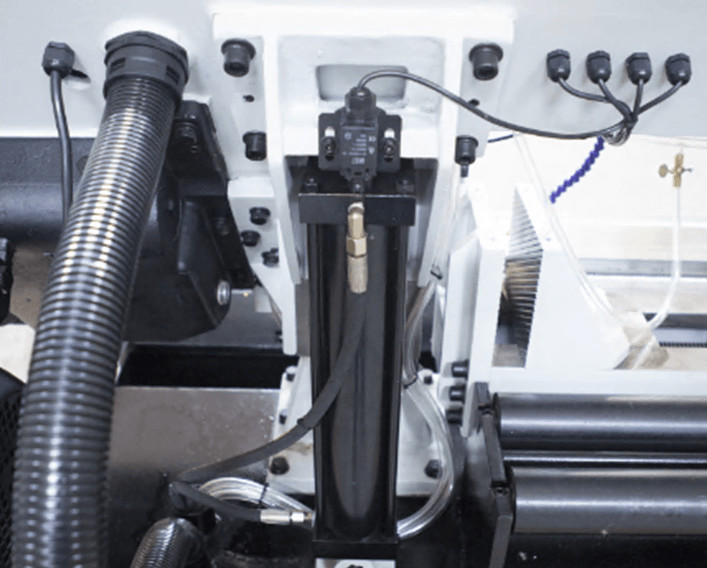

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. |
|
|

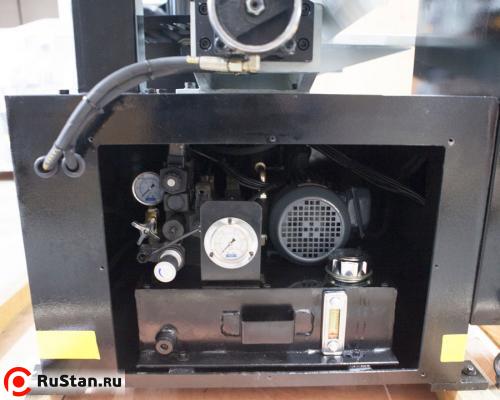

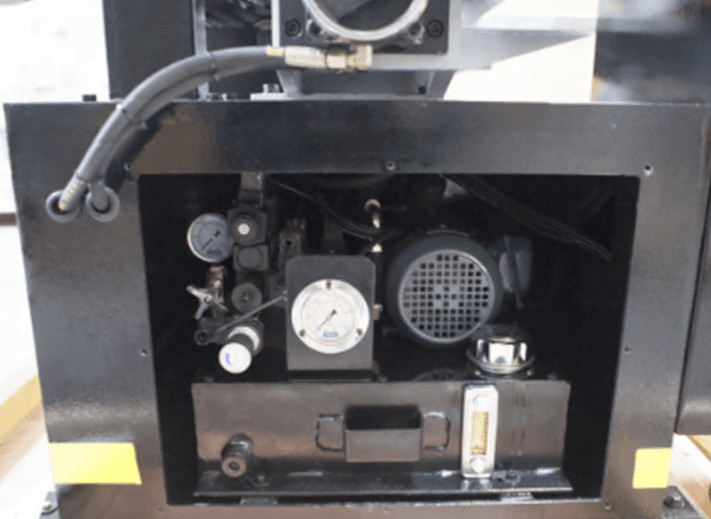

Гидростанция. Объём гидравлического бака - 25 л. Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)). |
Технические характеристики "STALEX BS-5030" |
|
|---|---|
| Характеристика | Значение |
| Мощность двигателя | 3.0 кВт (3-фазный) |
| Мощность привода гидравлической станции | 0.75 кВт |
| Макс. гидравлическое давление | 2.2 МПа |
| Мощность системы СОЖ | 0.045 кВт |
| Угол поворота | 0° (рабочая зона 90°) |
| Скорость движения полотна | 30, 50, 75, 90 м/мин |
| Круглый профиль при 90° | 300 мм |
| Прямоугольный профиль при 90° | 500х300 мм |
| Привод | клиноременной |
| Размер полотна | 34х1.1х4180 мм |
| Высота стола | 620 мм |
| Габариты (ДхШхВ) | 2050х1100х1350 мм |
| Размер упаковки (ДхШхВ) | 2200х1350х1700 мм |
| Масса нетто/брутто | 1150 / 1240 кг |
| Объём гидравлического бака | 25 л |
| Объём бака СОЖ | 53 л |
| Производство | Китай |
Комплектация
- Полуавтоматический ленточнопильный станок STALEX BS-5030
- Ленточнопильное полотно 34х1.1х4180 мм, установленное на станке
- Гидравлические тиски
- Помпа для подачи СОЖ
Комплектация за дополнительную плату
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 3/4 ( арт. SHM-M42-4180-34-11-3-4 )
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 4/6 ( арт. SHM-M42-4180-34-11-4-6 )
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 5/8 ( арт. SHM-M42-4180-34-11-5-8 )
Полотно ленточнопильное SHARKMETAL M51 4180×34×1,1 мм, шаг 3/4 ( арт. SHM-M51-4180-34-11-3-4 )
Полотно ленточнопильное SHARKMETAL M51 4180×34×1,1 мм, шаг 4/6 ( арт. SHM-M51-4180-34-11-4-6 )
Полотно ленточнопильное SHARKMETAL M51 4180×34×1,1 мм, шаг 5/8 ( арт. SHM-M51-4180-34-11-5-8 )
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 8/12 ( арт. SHM-M42-4180-34-11-8-12 )
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 6/10 ( арт. SHM-M42-4180-34-11-6-10 )
Полотно ленточнопильное SHARKMETAL M42 4180×34×1,1 мм, шаг 2/3 ( арт. SHM-M42-4180-34-11-2-3 )
