Цена для юр. и физ. лиц
2 760 450 руб.
с НДС - на 28.03.2024 г.
Модель:
ГС545
Артикул:
ГС545
Производитель:
Белоруссия
Изготовитель: Белоруссия
  • Описание
  • Дополнительная оснастка
  • Комментарии (2)
  • Отзывы
  • Доставка

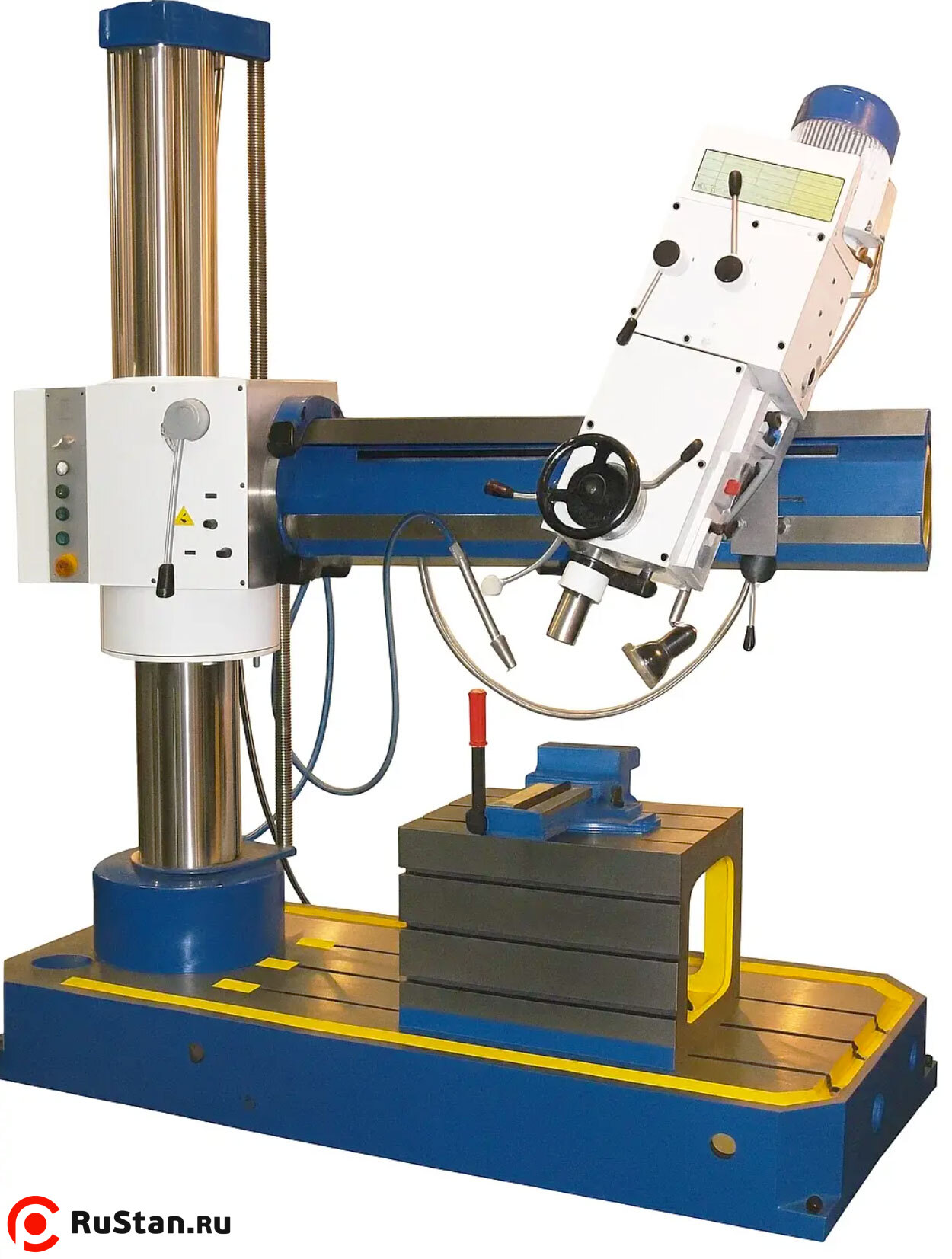

Cтанок радиально сверлильный ГС545 предназначен для обработки отверстий в мелких и средних деталях и позволяет выполнять:

  • сверление;
  • рассверливание;
  • зенкерование;
  • зенкование;
  • развертывание;
  • нарезание резьб.

Конструкция станка обеспечивает широкие возможности и позволяет:

  • поворачивать сверлильную головку и при необходимости рукав вокруг своих осей;
  • вести обработку отверстий расположенныхниже уровня "пола";

В станке имеется устройство подачи СОЖ в зону резания


Технические характеристики радиально-сверлильного станка ГС545

Характеристика Значение
Максимальный диаметр сверления, мм. 45
(по стали 45, точность Н9 после развертывания)
Диапазон нарезаемой резьбы до М24
(точность 7Н по ГОСТ 16093)
Конус шпинделя Морзе 4 АТ6
Расстояние от оси шпинделя до колонны, мм. 320 - 1100
Наибольшее перемещение сверлильной головки по рукаву, мм. 780
Наибольшее расстояние от торца шпинделя до плиты, мм. 1250 / -60 (ниже плоскости плиты)
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. +/- 45
Наибольшее вертикальное перемещение рукава по колонне, мм. 1060
Угол поворота рукава вокруг колонны, град. 360
Ход шпинделя, мм. 250
Количество скоростей вращения шпинделя 12
Диапазон частот вращения шпинделя, об./мин. 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000
Наибольший крутящий момент на шпинделе, Нм 180
Количество подач шпинделя 4
Диапазон подач шпинделя, мм./об. 0,056; 0,1; 0,18; 0,32
Наибольшее усилие подачи, Н 12000
Диаметр колонны, мм. 220
Зажим рукава на колонне ручной
Зажим головки на направляющих рукава ручной
Размер рабочей поверхности плиты, мм. 1250 x 760 х 206
Количество Т-образных пазов 3
Ширина Т-образного паза 18 по ГОСТ 1574-75
Расстояние между осями Т-образных пазов, мм. 160
Производительность системы охлаждения, л/мин не менее 3
Мощность привода главного движения, кВт 3
Установленная суммарная мощность, кВт 4,28
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1800 х 925 х 2260
Масса, кг. 1380
(1700 брутто)
Размер коробчатого стола, мм. 360 х 500 (горизонтальная рабоч.пов-ть)
400 х 500 (вертикальная рабоч.пов-ть)

Комплект поставки:

  • Станок в сборе;
  • Система подачи охлаждающей жидкости;
  • Втулки по ГОСТ 13598:
  • 6100-0142;
  • 6100-0144;
  • 6100-0145;
  • Клин 7851-0012 ГОСТ 3025;
  • Ключ 7811-0024 ГОСТ 2839;
  • Рукоятка поворота 2К52-1.90.00000;
  • Ключ для электрошкафа 2К52-1.89.10.000;
  • Ключ для сливных пробок 007.2000.001;
  • Техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

  • Стол коробчатый 2К52-1.0000.011;
  • Тиски станочные поворотные 7200-0215-02 (чугун);
  • Патрон сверлильный 6150-4029-03 или 6150-4029-04;
  • Патрон резьбонарезной 6162-4003-01 (М3-М12) или 6162-4003 (М3-М12);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003-01 (М3-М12);
  • Патрон резьбонарезной 6162-4003-03 (М14-М24);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003-03 (М14-М24).

Комментарии и вопросы:

8 апреля 2012г. 12:44    Посетитель:
А цена в российских рублях?
10 апреля 2012г. 13:15    Специалист РуСтан:
да. с НДС.
Разметить комментарий или вопрос

Отзывы о ГС545:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 1904 кг.
Габариты в упаковке ДхШхВ, мм: 2016x1036x2531
