Токарный станок с ЧПУ DMTG CL20A/450
Код товара:
9414
Нет в наличии
| Модель: |  |
DMTG CL20 |
| Производитель: |  |
DMTG |
- Описание
-
Видео
- Комментарии
- Отзывы
Высокоскоростной многофункциональный токарный станок CL20A с наклонной станиной и с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
Особенности DMTG CL20A
- Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
- Инновационная система ЧПУ Fanuc 0i TF (5) идеально подходит для управления обработкой деталей сложной формы.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Сервопривод шпинделя Fanuc Alfa il12/7000, сервоприводы по оси X Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
- Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
- Циркуляционная система смазки шпиндельной бабки.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

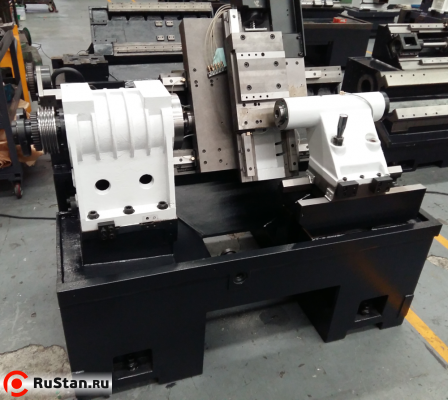

- Жесткая вибростойкая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
- Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

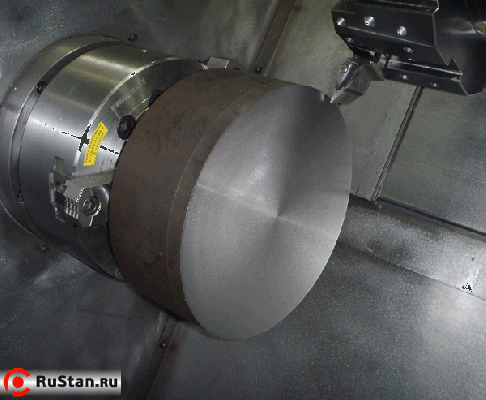

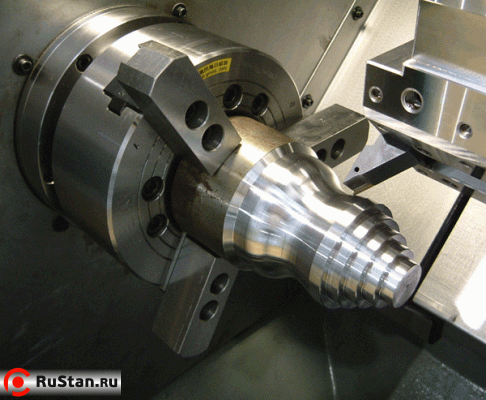

- Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 / 250 мм Auto Strong (Тайвань).

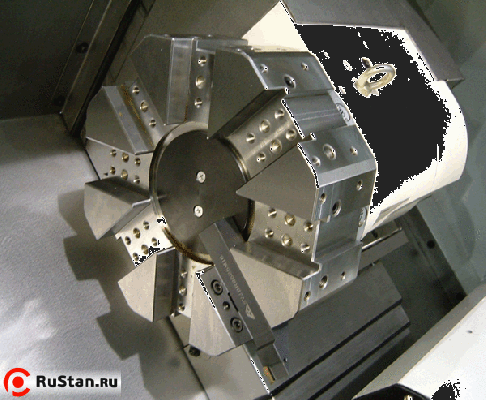

- Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов (опция: 12 инструментов) со временем смены инструмента 0,5 с.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

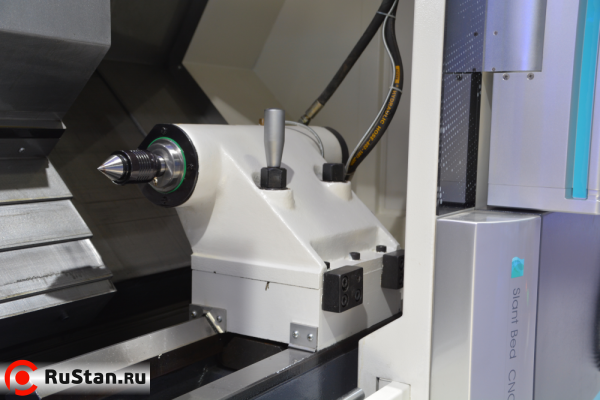

- Гидравлическая задняя бабка.
- Система подачи СОЖ с баком емкостью 200 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Ножная педаль зажима / разжима токарного патрона.
Технические характеристики DMTG CL20A/450 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 25 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 11/15 кВт |
| Система управления | |
| Система ЧПУ | Fanuc 0i TF (5) |
| Станочные данные | |
| Максимальный диаметр обработки | 440 мм |
| Максимальный диаметр обработки над станиной | 300 мм |
| Максимальный диаметр обработки над суппортом | 260 мм |
| Межцентровое расстояние | 450 мм |
| Угол наклона станины | 45° |
| Шпиндель | |
| Число оборотов шпинделя | 45 - 4500 об/мин |
| Проходное отверстие шпинделя | 67 мм |
| Максимальный диаметр обрабатываемого прутка | 52 мм |
| Токарный патрон | 200 мм |
| Фланец шпинделя | А2-6 |
| Диаметр шпинделя в передней опоре | 100 мм |
| Крутящий момент шпинделя | 98 / 130 Нм |
| Перемещения и подачи | |
| Перемещение по оси Х | 165 мм |
| Перемещение по оси Z | 500 мм |
| Скорость рабочей подачи по оси Х | 5 000 мм/мин |
| Скорость рабочей подачи по оси Z | 5 000 мм/мин |
| Скорость быстрого хода по оси Х | 16 000 мм/мин |
| Скорость быстрого хода по оси Z | 20 000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 28 / 8 мм |
| Диаметр / шаг ШВП по оси Z | 36 / 12 мм |
| Точность | |
| Повторяемость | ± 0,004 мм |
| Позиционирование | ± 0,002 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | Гидравлический |
| Количество инструмента | 8 |
| Максимальный размер державки резца | 25 х 25 мм |
| Время смены инструмента (соседний / противоположный) | 0,4 / 1,2 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК4 |
| Диаметр пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 130 мм |
| Ход задней бабки | 460 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 200 литров |
| Емкость гидростанции | 55 литров |
| Габаритные размеры (Д х Ш х В, задний отвод стружки) | 2850 x 2920 x 1760 мм |
| Габаритные размеры (Д х Ш х В, боковой отвод стружки) | 4150 х 1620 х 1760 мм |
| Масса DMTG CL20 станка | 4000 кг |
Комплектация DMTG CL20A
- Гидравлический 3-кулачковый токарный патрон Ø200 мм.
- 8-позиционный гидравлический сменщик инструмента.
- Гидравлическая задняя бабка.
- Педаль зажима / разжима токарного патрона.
- Ленточный транспортер для удаления стружки.
- Тележка для сбора стружки.
- Обслуживающий инструмент.
- Руководство по эксплуатации на русском языке.
