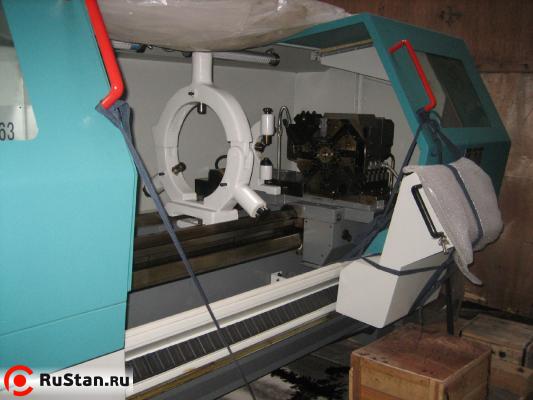

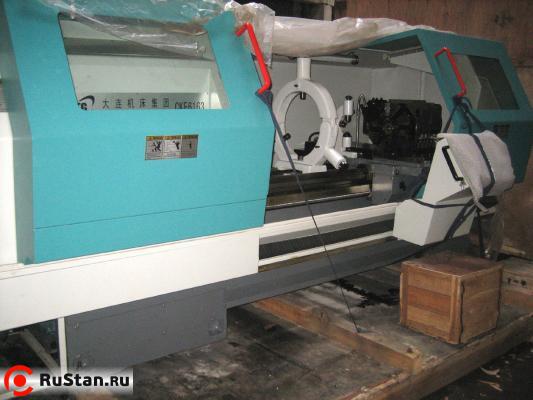

Токарно-винторезный станок DMTG CKE6163z/3000 с ЧПУ Fanuc (16М30Ф3)

Токарно-винторезный станок DMTG CKE6163z/3000 с ЧПУ Fanuc (16M30Ф3) предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.

Особенности конструкции

Производитель: Dalian Machine Tool Group, Китай

Станина чугунная, цельнолитая, обеспечивает надежную опору для всех подвижных частей станка.

Две основные направляющие имеют “V” образный профиль и третья направляющая – плоская, направляющая скольжения, которая придает суппорту дополнительную опору, что несомненно увеличивает точностные показатели станка. Все направляющие имеют закалочный слой (индукционный метод закалки) глубиной не менее 2 мм.

Станок стандартно комплектуется 4-х позиционной автоматической резцедержкой с рертикальной осью вращения, которая имеет жесткую конструкцию и применяется при силовом резании и жестком нарезании резьбы.

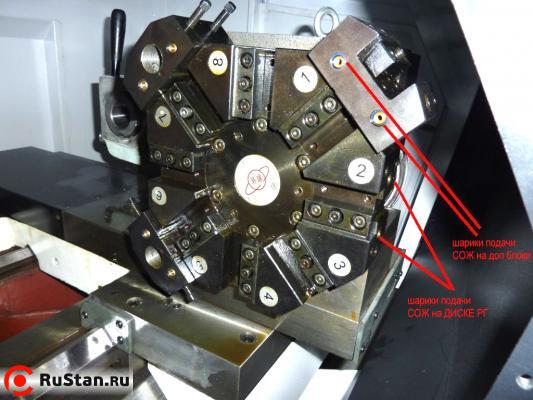

Опционально устанавливается 8ми позиционная револьверная головка. Такая револьверная голова используется при изготовлении более сложных деталей, которые требуют большого количества инструмента. Так же на торец револьверной головы можно установить резцовые блоки под расточной инструмент сечением 16, 20, 22, 25 мм и 25х25 мм.

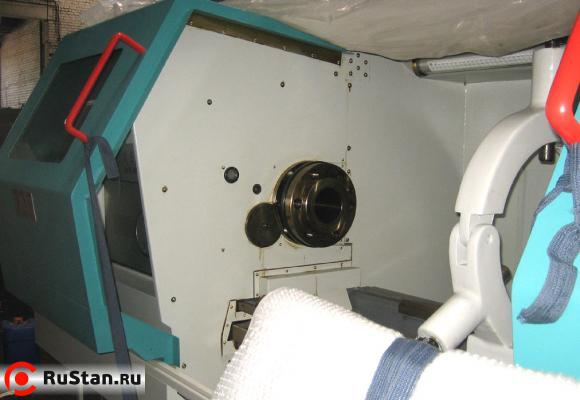

Механика передняя бабки дает возможность работы в трех скоростных режимах при максимально одинаковом моменте вращения. Полый шпиндель позволяет точить детали из цельного прутка не нарезая из него заготовки в размер, что сокращает общее рабочее время. Зона обработки. Зона обработки имеет удобные большие двери, которые обеспечивают загрузку, как сверху – кран-балкой (тяжелых заготовок), так и спереди – непосредственно самим токарем.

Станция смазки объёмом 2 литра автоматически смазывать все подвижные части станка, токарю необходимо только следить за уровнем масла!

Станок оснащен приводами по осям X и Z, а так же системой ЧПУ – Фанук. Данная систем производства Японии позволят максимально эффективно использовать станок при изготовлении широкой гаммы деталей.

Податчик прутка позволяет автоматизировать обработку деталей из пруткового материала(за доп. плату) Учитывая уверенный рост Российской промышленности , в целях оказания всесторонней помощи предприятиям, желающим развивать или осваивать производство продукции, в том числе на основе эффективного использования оборудования производимого станкостроительной корпорацией «DMTG», ООО "Компания "РуСтан" предлагает Вашему вниманию токарно-револьверный станок с ЧПУ серии CKE 6163 (аналог 1М63Ф3, 16М30Ф3) с горизонтальной станиной.

Указанная модель была разработана с учетом всех самых последних инженерно-технических достижений. Современные револьверные станки с ЧПУ в настоящее время сводят участие оператора в производстве детали к минимуму. Станок может быть снабжён прутковым податчиком, тогда работа осуществляется по сути автоматически.

Название «револьверный» происходит от способа закрепления режущих инструментов в барабане. При этом инструмент (как правило) крепится в держателе (блок), который непосредственно устанавливается в револьверную голову. Предлагаемый станок может быть укомплектован как 4-х позиционным механическим так и 8-ми позиционным электромеханическим держателем инструмента. Станок оснащен системой ЧПУ FANUC, имеет большой диаметр и возможность обработки изделий до 4000 мм.

СКЕ6163 – это качественный, практичный, экономичный станок, обладающие высокой стабильностью функций и параметров обработки. Станок главным образом используется для токарной обработки различных заготовок типа валы и диски, нарезки различных резьб, дуг, конусов и внутренних и внешних криволинейных поверхностей, при обработке сталей на основе железа и цветных металлов.
Поэтому, станок подходит для изготовления деталей с высокой эффективностью, больших партий и высокой точности обработки в автомобильной, мотоциклетной, электронной, военной промышленности, и т. д. Наша компания работающая на рынке поставщиков оборудования более 12 лет поможет Вам сделать процесс обновления станочного парка Вашего предприятия более управляемым, надежным и менее затратным.

Технические характеристики токарного станка DMTG CKE6163z/3000 с ЧПУ Fanuc

Стандартная комплектация

• Автоматическая система смазки направляющих и ШВП

• ЧПУ Fanuc 0i
• 4-х позиционная резцедержка
• Сервопривода Fanuc
• Освещение рабочей зоны
• 3-х кулачковый патрон
• Набор ключей и инструмента для обслуживания станка
• Неподвижный центр
• Система подачи СОЖ
• Документация на русском языке

Дополнительная комплектация

• Гидростанция
• Гидравлический патрон
• Гидравлическая пиноль задней бабки
• Режущий инструмент, пластинки, приспособления
• 8ми позиционная револьверная головка
• Подвижный люнет
• анкерные болты/виброопоры
• Неподвижный люнет
