Токарный автомат продольного точения JINN FA SMART-42 предназначен для токарной обработки сложных и точных деталей из калиброванного холоднотянутого прутка круглого, шестигранного и квадратного сечения или из труб в условиях серийного производства.

Технические характеристики токарного автоматического станка JINN FA SMART-42

Характеристики SMART-42
Максимальный диаметр устанавливаемой заготовки, мм320
Максимальный диаметр точения, ммØ200
Максимальная длина обработки, мм117
Максимальный диаметр прутковой заготовки, ммØ42
Диаметр сквозного отверстия в шпинделе, ммØ44
Фланец шпинделя, ммА2-5
Диапазон частот вращения шпинделя, об/мин45 ~ 3500
Мощность электродвигателя шпинделя, кВт5,5
Максимальное перемещение по оси X / Z, мм215 / 127
Ускоренное перемещение по осям X / Z, мм16
Время смены инструмента, с-

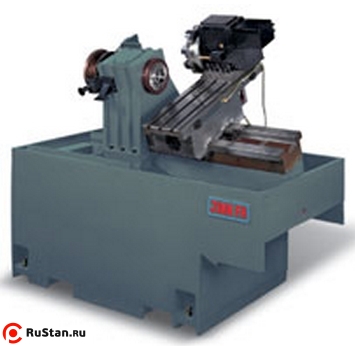

Угол наклона станины, °20
Тип направляющихскольжения
Размер 3-х кулачкового гидравлического патрона, мм150
Размер сечения осевого инструмента в револьверной головке, мм⟨20
Диаметр сечения осевого инструмента в револьверной головке, ммØ25
Диаметр ШВП по оси X / Z, ммØ32
Мощность электродвигателя привода подач по осям X / Z, мм0,75 / 1,0
Мощность электродвигателя гидростанции, кВт0,75
Мощность электродвигателя лубрикатора системы автоматической смазки, Вт150
Потребляемая мощность станка, кВ А10
Емкость бака СОЖ, л80
Габаритные размеры, мм2813 х 1350 х 1825
Масса JINN FA SMART-42 станка, кг2200

Стандартная комплектация

  • Осветительное устройство
  • Теплообменник электрошкафа
  • Полное ограждение
  • Ящик с инструментом для обслуживания станка
  • Система охлаждения электрошкафа
  • Опоры для установки станка 4 шт.
  • Педаль зажима (разжима) гидравлического патрона
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • 3-х кулачковый гидравлический патрон Ø150 мм
  • Система обдува патрона сжатым воздухом

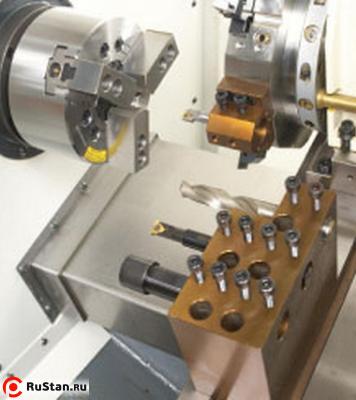

  • 8-ми позиционная гидравлическая револьверная головка
  • Держатель осевого инструмента (3 шт.)
  • Держатель радиального инструмента (5 шт.)
  • Переходные втулки для осевого инструмента (Ø 8, 10, 12, 16, 20 мм)
  • Пакет безопасности в соответствии с требованием европейских стандартов

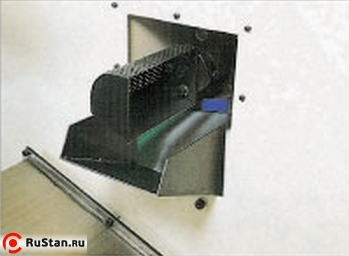

  • Устройство приема готовых деталей
  • Конвейер для стружки
  • Тележка для стружки
  • Трансформатор высокого напряжения 25 кВ А
  • Устройство автоматической подачи прутка (bar feeder) BA-65 (L 1,2 м)
