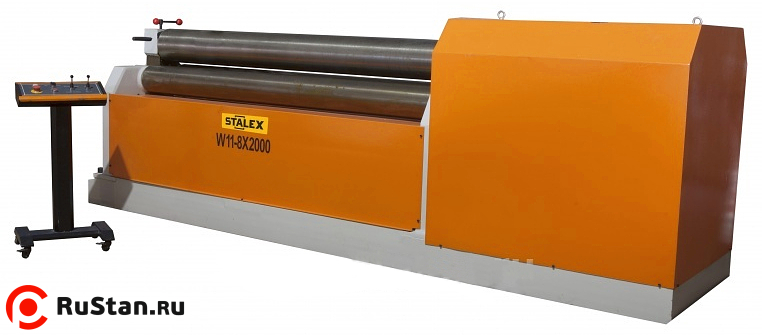

Вальцы электромеханические Stalex W11-8x2000

Вальцы Stalex W11 трехвалковые применяют для обработки и придания металлическому листу (сталь, железо, медь и цинк) определённой формы. Данная модель представляет собой 3-валковый механический симметричный станок для изготовления цилиндров из листового металла. Верхний валок может перемещаться в вертикальном направлении. Нижние валки приводятся в движение двигателем и редуктором. Широко применяются для изготовления котлов, воздуховодных каналов, конусных изделий из алюминия и стали, сосудов высокого давления.

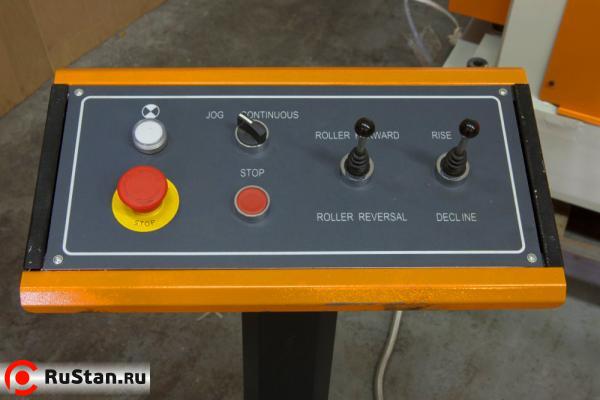

Работа машины осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы). Структура и конструкция рамы и постамента состоят из сварных элементов, благодаря технологии термообработки станки минимально подвержены вибрации, имеют высокие показатели жёсткости, лёгкий вес. Станок имеет механический привод перемещения верхнего вала вверх и вниз. Привод вспомогательного мотора через трансмиссионный передаточный вал, зубчатые колеса, и гайку ходового винта тормозит главное движение. Привод главного мотора управляет нижними валами вращая влево и вправо, данное движение является основной для завальцовки заготовок.

Основные элементы вальцов

• Валки: самая важная часть машины, изготовлены из углеродистой стали.
• Рама: на обеих сторонах установлены две рамы, нижняя часть рам закреплена на станине гайками, и они соединены валом для обеспечения надлежащего положения. Ходовой винт соединен с червячным колесом, и верхний валок приводится в действие этой частью.
• Редуктор: стандартные типы ZSY/BW/WDH.
• Балансовый элемент: находится на стороне главного редуктора, используется для поддержания баланса верхнего валка при разгрузке листа.
• Станина: изготовлена из стальных швеллеров и пластин. На ней закреплены рамы, редуктор, двигатели и т.д.
• Электрооборудование: блок управления и двигатели.

Трансмиссия

• Главная трансмиссия: нижние валки являются основными, они приводятся в движение редукторами.
• Вспомогательная трансмиссия: верхний валок приводится в движение вспомогательным двигателем. Вогнуто-выпуклая муфта закреплена на трансмиссионном валу. Она используется для регулировки параллельности между верхним и нижним валками.

Электрическая часть

Станок оснащен двумя 3-фазными двигателями переменного тока. Один из них предназначен для приведения в движение нижних валков, а другой – для опускания и подъема верхнего валка.
