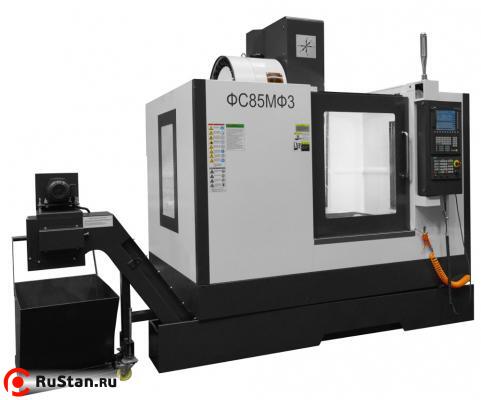

Вертикально-фрезерный обрабатывающий центр с ЧПУ ФС85МФ3 – полноразмерный, современный, высокоточный станок, предназначенный для многоинструментальной фрезерной обработки сложных криволинейных поверхностей, пресс-форм, штампов и т.п. Данное оборудование позволяет комбинировать в одном рабочем цикле операции фрезерования, сверления, растачивания, а так же резьбонарезания. Все это в сочетании с высокой скоростью, точностью позиционирования и надежностью делает ФС85МФ3 отличным инструментом промышленного серийного производства.


Особенности базовой комплектации

  • Эффективная система разгрузки шпиндельной бабки;
  • 6 танкеток по оси Х;
  • Устройство смены инструмента (УСИ) манипуляторного типа на 24 инструмента;
  • Холодильник шпинделя;
  • Стружкосборник пластинчатого типа.

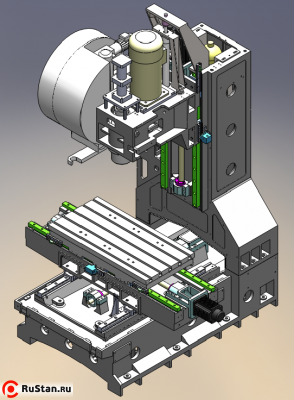

Основные узлы фрезерного станка с ЧПУ

  1. Станина;
  2. Колонна;
  3. Салазки;
  4. Бабка шпиндельная;
  5. Стол рабочий;
  6. Привод продольного перемещения стола;
  7. Привод поперечного перемещения стола;
  8. Привод вертикального перемещения шпиндельной бабки;
  9. Магазин инструментальный;
  10. Шпиндель;
  11. Шкаф с электроаппаратурой;
  12. Поддон кабинета;
  13. Кабинет;
  14. Устройство уравновешивания шпиндельной бабки;
  15. Механизм разжима инструмента;
  16. Пульт управления станка;
  17. Система централизованной импульсной смазки;
  18. Система охлаждения шпинделя;
  19. Бак СОЖ;
  20. Транспортёр для удаления стружки;
  21. Система подачи СОЖ;
  22. Тележка для стружки;
  23. Устройство сбора СОЖ и масла;
  24. Система пневматическая.
Основные узлы фрезерного станка с ЧПУ
Основные узлы фрезерного станка с ЧПУ

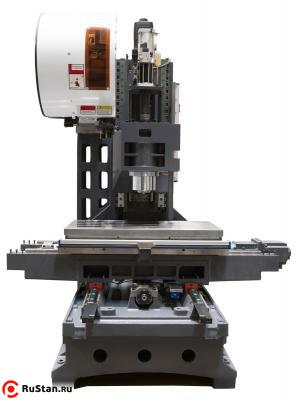

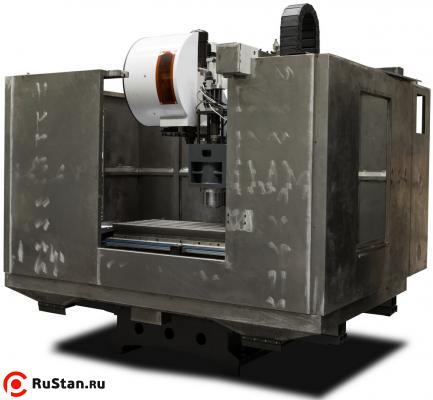

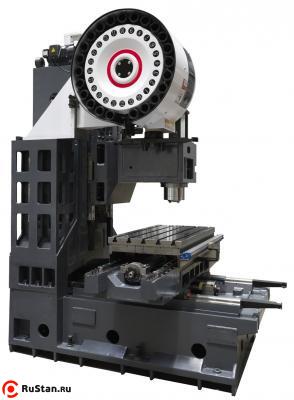

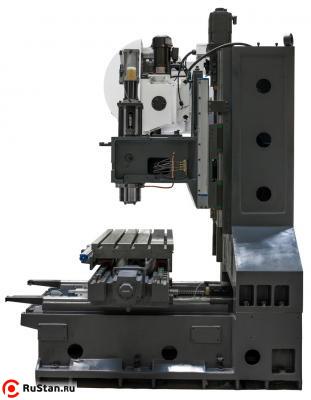

Механическая структура

Основание и колонна образуют основной несущий узел, предназначенный для перемещения стола с салазками и шпиндельной бабки. Основание представляет собой чугунную отливку коробчатой формы, усиленную внутренними поперечными и продольными ребрами. На верхней плоскости по бокам станины крепятся профильные Х-образные шариковые рельсовые направляющие для салазок стола, которые обеспечивают перемещение по оси Y. На салазках установлена другая пара направляющих для перемещения стола по оси Х.

На колонне установлена третья пара направляющих для перемещения шпиндельной бабки по оси Z. Направляющие выполнены стальными закаленными. Все три перемещения по рельсовым направляющим имеют по две пары кареток.

Рабочий стол имеет габариты 1000х500 мм, 5 Т-образных пазов, шириной 18 мм для крепления заготовок. Устанавливается на профильных рельсовых шариковых направляющих. Направляющие и ШВП закрыты телескопическими кожухами. Грузоподъемность - 650 кг.


Смена инструмента

УСИ на 24 инструмента

Возможность предварительного выбора инструмента уменьшает время "от стружки до стружки", снижая накладные расходы. 24 гнезда магазина позволяют использовать больше технологических возможностей обработки без ручной загрузки инструмента в шпиндель.

Усиленная конструкция станины

Специально рассчитанная отливка в колонне под установку магазина уменьшает влияние веса магазина на искривление колонны, даже при полной загрузке магазина тяжелым инструментом, передавая нагрузку непосредственно на основание станка.


Шпиндель

Шпиндель картриджного типа 12 000 об/мин, высокоточный, с ременной передачей. Циркуляция масла через рубашку шпинделя обеспечивает термостабильность обработки и долговечность работы шпинделя. Система азотного гидроцилиндра обеспечивает превосходную компенсацию веса шпиндельной бабки, уменьшает инерционность, вибрации и колебания при ускоренных перемещениях и во время обработки, особенно при нарезании резьбы.

Шпиндель картриджного типа Момент на шпинделе
Шпиндель картриджного типа Момент на шпинделе, S1 57 Нм и S6 135 Нм

Технические характеристики ФС85МФ3

Характеристика Значение
Размер стола (Д х Ш), мм 1000х500
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) 100х18х5
Наибольшая нагрузка на стол, кг 650
Расстояние от оси шпинделя до направляющих колонны, мм 550
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150~700
Подготовка в э/шкафу под 4ю ось да
Поворотный стол опция
Диаметр поворотного стола, мм 200
Класс точности станка Н
Оси
X/Y/Z Перемещение, мм 850/500/550
X/Y/Z тип направляющих Качения
X/Y/Z/A Скорость быстрых перемещений, м/мин 36/36/36
Скорость рабочей подачи, мм/мин 1~15000
X/Y/Z/A Наибольший момент на электродвигателях приводов, Нм 16/16/16

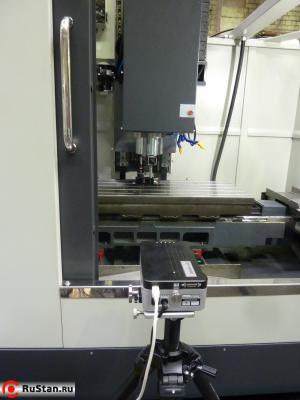

Точность позиционирования, мкм ±4
Повторяемость позиционирования, мкм ±2
ШВП диаметр/шаг, мм 40/12
Шпиндельная бабка
Мощность электродвигателя главного привода, кВт 25/10
Вращающий момент на шпинделе (до 30 мин), Нм 135
Вращающий момент на шпинделе (продолжительно), Нм 57
Диапазон частот вращения шпинделя, об/мин 40~12000
Хвостовик инструмента BT 40 x 45 град
Конус шпинделя (7:24) ISO40
Тип магазина манипулятор
Емкость магазина инструмента, шт 24
Максимальный диаметр/длина сменного инструмента, мм ф150(80)/L300
Макс. масса инструмента, кг 8
Время смены инструмента, сек 2,5
Тип разгрузки шпиндельной бабки пневмогидроцилиндр
Охлаждение шпинделя холодильник масла
Прочее
Система ЧПУ SIEMENS 828D
Система измерения вылета инструмента (опция) Renishaw TS-27R
Система привязки заготовки, измерения детали (опция) Renishaw OMP
Тип стружкосборника ленточный
Требуемое давление воздуха, МПа 0.6
Емкость бака СОЖ, л 175
Потребляемая мощность станка, кВА 47.5
Габаритные размеры (Д х Ш х В), мм 2450х2230х2620
Размеры на поддоне (Д х Ш х В), мм 2450х2230х2700 *
Масса нетто, кг 6200
Масса брутто, кг 6300
Примечание * транспортер, бак СОЖ, тележка, ящик ЗИП, занимают отдельное место

Базовая комплектация

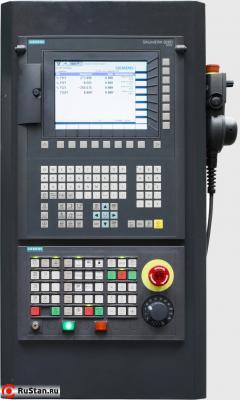

  • ЧПУ Siemens SINUMERIK 828D (подготовлена под 4-ю ось);
  • Конус шпинделя 7/24 BT40, 12 000 об/мин;
  • Масляный холодильник шпинделя;
  • Функция нарезание резьбы метчиком;
  • Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
  • Устройство зажима/разжима инструмента;
  • Система обдува конуса шпинделя при смене инструмента;
  • Кабинетная защита зоны резания с блокировкой и контролем закрытия;
  • Рабочее освещение и лампа индикации состояния станка;
  • Пластинчатый транспортер и тележка под стружку;
  • Пистолет для обдува воздухом готовых деталей;
  • Система подачи СОЖ в зону резания;
  • Подготовка под Подачу СОЖ высокого давления (до 30 Бар);
  • Сепаратор СОЖ;

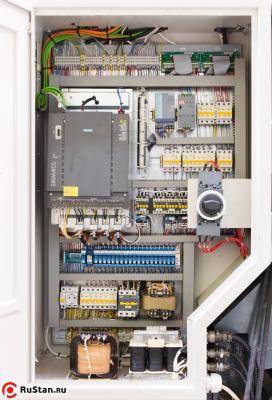

  • Электрошкаф с теплообменником;
  • Линейные направляющие;
  • ШВП по трем осям;
  • Автоматическая смазка направляющих и гаек ШВП;
  • Телескопическая защита направляющих;
  • Инструмент для обслуживания станка в ящике;
  • Документация на русском языке.

Опции

  • 4-я контролируемая ось, поворотный стол от ЧПУ (ФC85МФ4) - одновременное управление по 4м координатам;
  • 4я и 5я контролируемая оси, наклонно-поворотный стол (ФC85МФ5), одновременное управление по 5 координатам;
  • Кондиционер электрошкафа;
  • ЧПУ Fanuc, МодМашСофт, БалтСистем;
  • Пистолет СОЖ;
  • Система подачи СОЖ под давлением 30 Бар;
  • Устройство смывания стружки с дополнительным насосом;
  • Система аспирации (удаление паров СОЖ, опилок);
  • Оптические линейки по осям;
  • Устройство контроля обмера детали Renishaw OMP;
  • Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS;
  • ShopMill циклы визуального программирования от Siemens;
